本主題說明 PLC 圖紙預設 IEC 組態中的參數。
一般
| 名稱 |
描述 |
| 一般 |
|
| 名稱 |
PLC 圖紙組態檔案的名稱。 |
| 說明 |
以應用程式支援的所有語言加以描述。 |
大小
| 名稱 |
描述 |
| 一般 |
|
| 方向 |
模組圖紙的方向。
- 水平：將模組插入圖紙的頂端或底部。
- 垂直：將模組插入右側或左側。
|
| 大小 |
所有數值都使用回路工程組態中指定的單位系統。 |
| A 符號高度 |
模組高度。
|

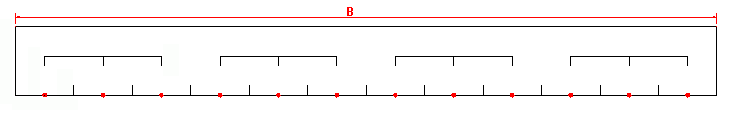

| B 圖紙中符號的長度上限 |
模組高度。
|
| 通道 |
|
| C 通道分隔字元高度 |
分隔 2 個 PLC 通道的垂直線長度。
|
| D 通道寬度 |
通道寬度。
|
| 齒梳 |
齒梳是將通道分為群組的圖形元素。 |
| E 齒梳高度 |
模組底部和齒梳水平線之間的距離。 |
| F 齒梳鋸齒高度 |
齒梳垂直線的高度。
|
| 名稱 |
描述 |

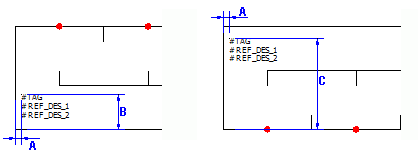

| 資訊 (左) |
這些屬性有左側調整。
|
| A X 座標 |
模組垂直線和屬性插入點之間的距離。 |
| B 下方符號的 Y |
針對插入圖紙底部的模組符號，模組水平線和屬性插入點之間的距離。 |
| C 上方符號的 Y |
針對插入圖紙頂部的模組符號，模組水平線和屬性插入點之間的距離。 |

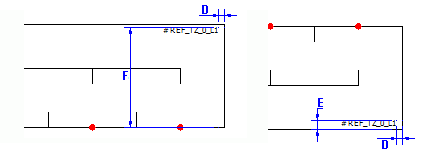

| 資訊 (右) |
這些屬性有右側調整。
|
| D X 座標 |
模組垂直線和屬性插入點之間的距離。 |
| E 下方符號的 Y |
針對插入圖紙底部的模組符號，模組水平線和屬性插入點之間的距離。 |
| F 上方符號的 Y |
針對插入圖紙頂部的模組符號，模組水平線和屬性插入點之間的距離。 |
原理圖
管理 PLC 模組圖紙佈局設定。「一般」區段中的設定僅供模組垂直呈現使用 (於尺寸標籤上指定)。
| 名稱 |
描述 |
| 一般 |
|
| 選項 |
插入符號的佈局選項：
只有在尺寸標籤中選擇垂直方向時才能使用這些選項。
|
| 欄尺寸 |
欄的欄尺寸。預覽會顯示垂直線以顯示此值。 只有在您選擇每欄一個符號佈局選項時才可使用此選項。
|
| 符號插入點 |
以應用程式支援的所有語言加以描述。 |
| A X 座標 |
對應模組插入點的 X 座標。 |
| B 上方符號的 Y |
當應用程式在圖紙頂部繪製模組時，對應至模組插入點的 Y 座標。 |
| C 下方符號的 Y |
當應用程式在圖紙底部繪製模組時，對應至模組插入點的 Y 座標。 |
連接點
定義用來衍生端子編號的符號。此符號必須包含屬性
#P_TAG_0。
回路
為圖紙頂部或底部的圖形呈現，定義與回路類型相關聯的符號和宏。應用程式會依模組回路出現在 PLC 管理中的順序檢查模組回路。系統會將模組回路與組態清單中的回路進行比對。一旦回路相符，應用程式便會儲存您選擇的設定，並使用該設定插入模組。
| 名稱 |
描述 |
| 回路類型 |
指定回路的類型。 |
| 方位 |
指定模組插入的方向：
- 上方：應用程式會在圖紙的上半部插入模組。
- 下方：應用程式會在圖紙的下半部插入模組。
- 未定義：應用程式未插入模組。應用程式會繼續前往下一個回路，直至找到定義為頂端或底部的回路。
|
| 刪除回路類型關聯 |
取消符號或宏與回路的關聯，或刪除現有關聯。 |
| PLC 通道類型符號 |
選擇代表模組內部的符號，以插入圖紙的頂部或底部。這些設定與所選回路相關聯。 |
| 連接至通道的宏 |
自動產生連接至模組的方框圖，以插入圖紙的頂部或底部。您可建立宏與每種類型回路的關聯。 |
檔案資料
用來定義參數，參數用於自動產生要傳輸至端子排 PLC 圖紙屬性的資訊。按一下右手邊的欄，即可開啟公式管理。
| 名稱 |
描述 |
| 描述 |
可讓您定義參數，這些參數用於自動產生要傳輸至端子排圖紙描述的資料。 |
| 使用者資料/可譯數據 |
可讓您指定參數，這些參數用於自動產生要傳輸至端子排圖紙使用者資料的資料。 |
