列印管理

本主題說明列印標籤中的選項。

您可以透過下列方式存取列印標籤：
  • 按一下回路工程 > 列印 。
  • 在可固定的控制板中，以滑鼠右鍵按一下回路工程，然後按一下列印 。
  • 在可固定的控制板中，以滑鼠右鍵按一下文件集，然後按一下列印 。僅選擇該文件集中的圖紙以進行列印。
選項對話方塊隨即開啟，以便您根據回路工程組態設定更新清單與端子排圖紙。
  • 更新圖紙：執行指令前，會先更新所有的清單、繪圖規則及端子排圖紙。
  • 繼續動作而不更新：執行指令前，不會先更新清單、繪圖規則及端子排圖紙。
  • 取消：取消動作。圖紙不會更新。

您可以將列印設定儲存至組態檔案以供日後使用。您可以視需要產生任意數量的組態檔案。

選項 描述
預覽列印。開啟所選圖紙的預覽列印視窗。
從選取範圍中移除。從選取範圍中移除所選圖紙。
列印多項組態。使用數個不同組態來列印圖紙。
清單模式。顯示圖紙清單。
縮圖模式。顯示圖紙的縮圖預覽。
模型組態。管理對話方塊中項目的顯示設定。
圖紙樣式。可讓您變更文字和色彩物件的設定。如果您未指定回路工程的圖紙樣式組態檔案，將會顯示訊息通知您。

列印組態

可讓您選擇先前產生的列印組態檔案，以載入喜好的列印設定。按一下 … 以存取列印組態管理。

頁面設定

  • 名稱：選擇您要使用的印表機。如果您要存取 Windows 印表機參數，請按一下屬性。
  • 紙張格式：選擇由印表機管理的預先定義紙張格式。
  • 來源：選擇要使用的紙張來源。

方向

  • 縱向/橫向：選擇頁面方位。
  • 以對稱繪圖：如果您要列印對稱的圖形圖元，請選擇此選項。

圖紙

  • 全部/選取範圍：可讓您選擇列印回路工程的所有圖紙或選取範圍。按一下 … 來選擇圖紙。詳細資訊請參閱文件選擇器。
  • 反轉列印順序：選擇此選項，以相反順序從最後一張列印到第一張圖紙。

縮放比例

選擇預先定義的縮放率，或輸入具體的比率 (列印的單位 = 圖紙單位)。當您選擇預先定義的比率時，兩個欄位會顯示列印的圖紙單位。配合格式會縮放圖形圖元，以配合所選的紙張大小。

份數

  • 份數：定義要列印的份數。
  • 自動分頁：(如果您選擇一個以上的副本時可供使用) 可讓您組合列印的圖紙。

繪圖區域

定義要列印的圖紙區域。
  • 所有幾何：由所有可見圖元邊界方塊所定義的區域。
  • 圖紙邊界：由網格區域在圖紙參數中定義的區域。
  • 目前視圖：儲存圖紙時，螢幕或目前視圖上顯示的區域。

以類型繪圖

在圖形圖元上使用的每一螢幕色彩會對應至紙張上的一個色彩和厚度。如果您不使用繪圖樣式表格，螢幕色彩和線條粗細將和紙張上的相同。使用繪圖樣式表格可定義您個人的對應方式。詳細資訊請參閱修改列印繪圖樣式。

在清單中，選擇您要使用的繪圖樣式表格。若要編輯繪圖樣式表格，請按一下修改繪圖樣式表格檔案。對話方塊隨即開啟，可讓您在其中建立每一螢幕色彩、列印色彩和粗細之間的關聯。在繪圖樣式表格清單中，如果選擇無，則您可以選擇使用線條粗細繪圖。螢幕和紙張上的色彩和線條粗細將會相同。

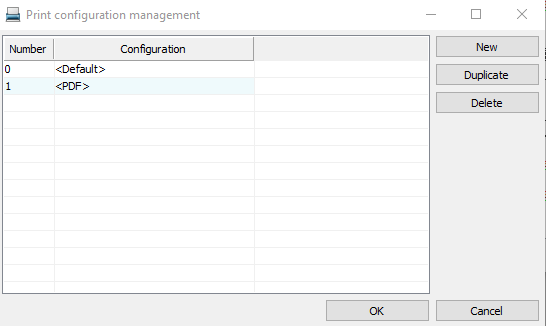

列印組態管理

若要存取列印組態管理對話方塊，請按一下：列印管理 > 列印組態 > ...。

如果您有數種不同的列印圖紙組態，請從清單中選擇組態檔案，然後選擇要使用此組態列印的圖紙。視需要在其他組態檔案上重複此操作。按一下列印多項組態，並確認您想要用來列印的組態。

使用對話方塊右側的新增、複製以及刪除來產生、複製或刪除組態檔案。
