產生電纜路線

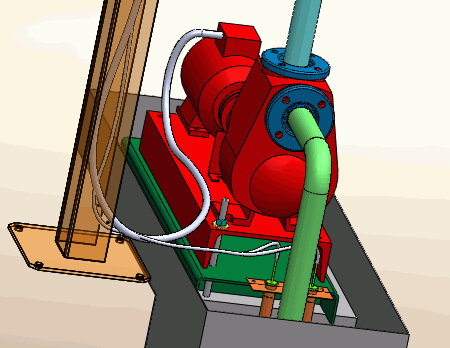

產生電纜路線可在電氣安裝內產生 3D 呈現電纜路徑。

線路設計路徑和連接點有助於線路設計程序。分離負責管理套用至電纜路徑的規則。

若要存取「產生電纜路線」：

  • SOLIDWORKS Electrical 3D 功能表：產生電纜路線 。
  • 功能表：工具 > SOLIDWORKS Electrical > 產生電纜路線 。

當您執行產生電纜路線時，左側可固定的控制板會變更，以顯示指令的選項。其中幾個參數會儲存在 SOLIDWORKS Electrical 檔案中，它們為該檔案專屬。其他則會儲存在登錄中，它們為所有 SOLIDWORKS Electrical 檔案共同擁有。

線路設計分析

顯示錯誤在線路設計結束時顯示所有線路錯誤的清單。在清單的其中一行上按一下說明，以取得有關錯誤的資訊。

選擇路線類型

  • SOLIDWORKS 路線。按照 SOLIDWORKS 的管理方式來產生電纜的路線，並且將電纜直徑納入考量。
  • 3D 草圖路線。以 3D 草圖形式產生電纜路線。此模式較快，較適合臨時線路設計。
  • 更新起點/終點。更新其起點和終點的電纜屬性。
  • 電纜接線端會依循線路設計路徑：根據預設，會直接產生電纜接線端的路線。此選項可使用路徑來產生其路線。

選擇幾何類型

  • 使用不規則曲線。使用不規則曲線 (曲線) 以確保電纜線路設計有最佳影像計算結果。當您在線路設計路徑中使用不規則曲線時，您可以手動在路徑上新增點來改善線路設計。
  • 使用直線。使用直線來產生電纜線路設計。
  • 新增相切。在直線末端插入曲線。

要產生路線的電纜

  • 所有電纜。對回路工程的所有電纜執行線路設計。
    • 僅產生作用中位置路線。將電纜的線路設計限制在僅頂層組合件。
      此支援產生 SOLIDWORKS 路線和 3D 草圖路線路線類型。
      • 如果頂層作用中位置的電纜，其起點或終點零組件位於回路工程的另一個位置或子位置，則只有這些電纜會隨屬於作用中頂層位置零組件的電纜產生路線。
      • 如果頂層作用中位置的電纜，其起點或終點零組件位於範圍外的另一個位置 (例如作用中位置為子位置，而電纜位於頂層位置)，則電纜不會產生路線。
  • 所選零組件。對零組件的一部分執行線路設計。在圖形區域中選擇零組件。只有連接到所選零組件的電纜才會產生路線。
  • 所選電纜。可讓您選擇要產生路線的電纜。您無法選擇線束電纜。只有所選電纜會產生路線；不會修改其他已產生路線的電纜。以滑鼠右鍵按一下清單以管理電纜。

線路設計參數

第一個參數指定兩個線路設計路徑間的距離。第二個參數指定連接點與線路設計路徑之間的距離。第三個參數指定兩條電纜之間的距離。

此圖形可讓您快速檢視零組件之間的連接。有兩個可用選項：一個用於顯示，另一個用於刪除圖形。

最短路徑演算

對於演算法，請從下列選擇：
  • Dijkstra。如果只有少數線路 (小於 100)，則最適合使用傳統線路演算法。如果 Floyd Warshall 失敗，這是退回的選項。
  • Floyd Warshall。一種使用顯示卡進行計算的高度平行演算法。若有多條線路 (超過 100 條)，效果最好。
