電線標注

您可以存取電線標注並設定代表電線標注的符號。

若要存取電線標注，請以滑鼠右鍵按一下電線，然後按一下顯示/隱藏電線標注。

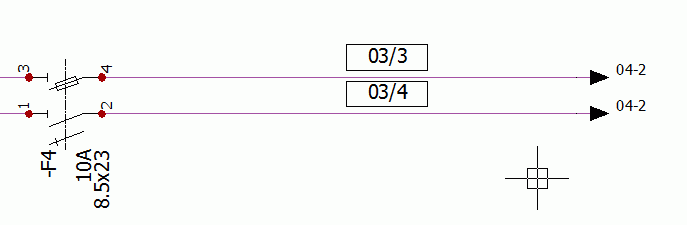

電線標注會顯示電線編號。確定已啟用電線編號。

電線標注會以符號及屬性來呈現，其可以顯示與電線相關聯的資料或屬性。您可以在電線標注上按一下滑鼠右鍵，以編輯電線屬性。

設定電線標注符號

  1. 按一下回路工程設定 > 圖形標籤。

  2. 視需要使用下列選項：
    選項 描述


    		開啟符號選擇器以選擇所需符號。


    		移除符號。


    		開啟符號編輯器以進行修改。

代表電線標注的符號沒有回路或連接點。在符號屬性中，選擇符號類型參數中的電線標注。
