產生多屬性

您可以根據現有 (單) 屬性來產生多屬性，現有屬性的值會以數行文字顯示。標注是在符號、圖框及 2D 佈局圖 (圖塊) 中出現的特殊文字字串。

具有標注 (其名稱)、提示 (其描述) 及值 (要顯示的文字)。標注可用來衍生回路工程資訊或軟體資料庫。有時候，這類資料可能會以相當長的文字呈現，而妨礙到原理圖的繪圖。

  1. 若要產生多屬性，請進行下列操作之一︰
    • 按一下修改 > 多屬性 。
    • 按一下編輯符號 > 多屬性 。
    • 按一下編輯圖框 > 多屬性 。
  2. 在繪圖介面中，選擇單屬性，以將其轉換為多屬性。
    可固定的控制板會變更，以顯示產生選項。
  3. 更新下列欄位：
    選項 描述
    屬性數目 輸入將資料衍生到其中的行數。
    屬性間的距離 輸入兩個屬性間的距離以指定行距。
    指定螢幕上位置 如果屬性數目大於二，取消此選擇即可自動放置屬性 (一個屬性下方接著放置下一個)。否則，請為每個屬性按一下插入點。

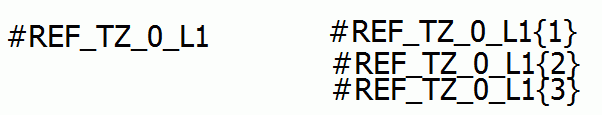

    屬性的名稱會修改。尾碼 {n} 會放在結尾處，n 等於多屬性的順序編號。

    當您輸入要在多屬性的下一行衍生之資訊時，請使用字元 | 作為行分隔符號，例如：斷路器 | Tetrapolar | 4P 3D。
