插入功能輪廓

功能輪廓能以圖形顯示圖紙上的功能區。功能輪廓能以矩形代表或使用聚合線來產生，但應一律為封閉。

1. 請執行下列其中一項操作。
   • 按一下原理圖 > 功能輪廓 。
   • 按一下佈線方框圖 > 功能輪廓 。
2. 繪製輪廓
   1. 輸入座標：按一下圖形區域中的點或輸入座標，即可繪製功能輪廓。如果您使用矩形輪廓，只要按一下矩形對角線的第二個點即可。如果使用的是聚合線輪廓，請按一下線條的第二個點，接著繼續操作以新增更多點，直到輪廓完成為止。按一下可固定的控制板中的關閉，以將輪廓的最後一個點連接到第一個點。
   2. 選項：一旦執行指令，可固定的控制板可讓您在模式之間切換。
3. 選擇功能：功能輪廓封閉後，選擇功能對話方塊隨即開啟。
   1. 選擇您喜好的功能。
   2. 按一下選擇按鈕。

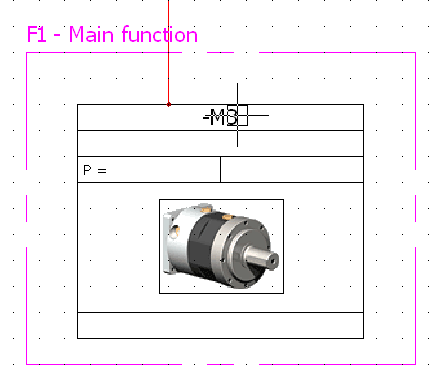

      對話方塊隨即關閉，然後圖紙會自動用所選的功能進行更新。放在輪廓內部的零組件可以與所選的功能建立關聯。

   3. 按一下所需選項以變更零組件的功能，或者保留原來關聯的功能。
