保留電纜

您可以保留電纜。

1. 若要保留電纜，請執行下列操作之一︰
   • 按一下佈線方框圖 > 電纜保留區 。
   • 以滑鼠右鍵按一下佈線方框圖電纜，然後按一下保留電纜和電纜接線端 。

   指令	描述
   新電纜	開啟電纜目錄，您可以在其中選擇要新增到回路工程中的參考。如需詳細資訊，請參閱
   刪除	刪除所選電纜。如果電纜接線端為使用中，則無法刪除電纜。
   屬性	顯示所選電纜的屬性。如需詳細資訊，請參閱
   複製	複製單條或多條電纜，包含其所有關聯的屬性，例如零件和功能路徑。編號會自動逐量增加。
   取代	以目錄中的另一條電纜取代所選電纜。新電纜的接線端必須至少與被取代之電纜的接線端一樣多。
   切換	將電纜的起點和終點對換。
   取消關聯電纜接線端	中斷連接所選的電纜接線端。
   復原	取消上一次使用的指令。
   取消復原	取消上一次使用復原指令的結果。
   樹狀結構模式	管理電纜清單的顯示類型。電纜可以按功能或按起點/終點分組。
   濾器	按標注、零件參考或起點/終點位置來篩選列出的電纜。
   預先保留的電纜	自動隱藏所有電纜，已保留的電纜除外。再次按一下此圖示即可移除濾器。

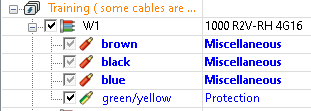

2. 選擇接線端。
3. 選擇電纜以選擇所有接線端。
   選擇自動或手動以選擇接線端。
4. 按一下確定以儲存所選範圍。

   線條上會自動放置與所選電纜對應的文字項目。可在回路工程屬性的「文字」標籤中自訂此文字的樣式與內容。

   已保留電纜接線端。這些電纜尚未安裝。
