在端子排內佈線

每一條放在原理圖上的電線都可以進行佈線，但條件是該電線需連接至符號或端子。

1. 若要開啟接線指令，請以滑鼠右鍵按一下電線，然後按一下關聯電纜接線端。
   接線指令一次可在多條選擇的電線上啟動。此介面與電纜管理類似。
2. 若要關聯電纜接線端 ，請執行下列操作：
   1. 選擇位於對話方塊上半部的接線端。
   2. 在下半部選擇要接線的電線。

   電纜接線端會以出現順序進行關聯。清單上的第一個接線端會分配給清單上的第一條電線，第二個接線端則分配給第二條電線，以此類推。

   根據接線端清單來整理電線的清單。

   色彩	描述
   藍色電纜接線端 (粗體)	與電線關聯。
   綠色電纜接線端 (粗體)	分配給其中一個所選的電線。

   粗體表示電纜接線端在原理圖中。非粗體藍色電纜接線端僅位於佈線方框圖中。
3. 若要取消關聯電纜接線端，請按一下取消關聯電纜接線端 。

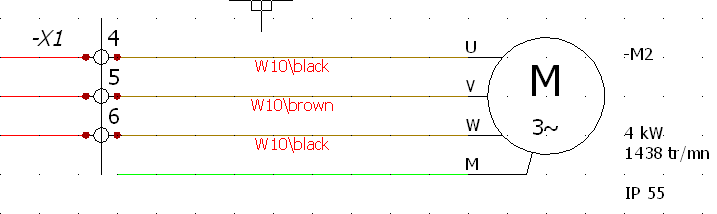

   即可刪除所選接線端的接線。確認變更後，原理圖會自動更新。線條上會自動放置與電纜對應的文字。您可以自訂回路工程屬性「文字」標籤中的文字 (樣式與內容)。
