Můžete nakreslit čáru řezu pro vyříznutí modelu pomocí imaginární roviny řezu, abyste získali průřez dílů v zobrazení řezu.
Zadejte příkaz
AM_SectionLine pro nakreslení čar řezu. Tento příkaz umožňuje ovládat vzhled různých entit řezu, jako jsou šipky, čáry a název. V entitě můžete vytvořit více sekcí pro následující typy řezů:
| Typ řezu |
Popis |
| Úplný řez |
Rovina řezu prochází celou délkou entity. |
| Rozvinutý řez |
Entitou procházejí dvě neparalelní roviny řezu. Tyto řezy používejte na válcových entitách. |
| Poloviční řez |
Rovina řezu prochází částí entity, kterou řeže. |
| Odsazený řez |
Rovina řezu se ohýbá a prochází prvky entity. Tyto řezy používejte u entit, které nejsou v přímé linii. |

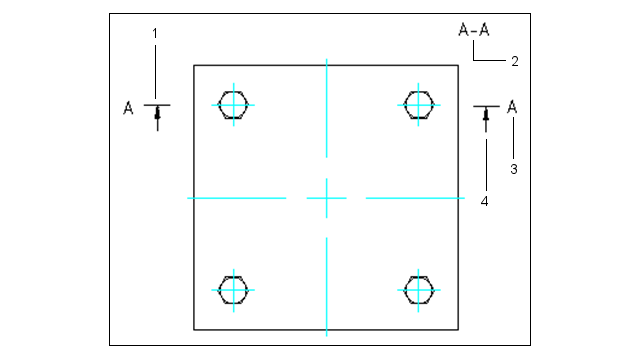

Příklad: Úplný řez

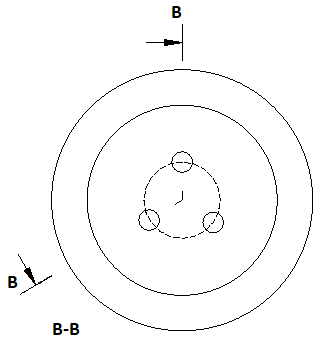

Příklad: Rozvinutý řez
Příkaz vytvoří následující entity:
| Entita |
Popis |
| 1 |
Průřezová čára |
| 2 |
Jmenovka řezu |
| 3 |
Identifikátor řezu |
| 4 |
Šipka směru |
