Příklady automatického kótování

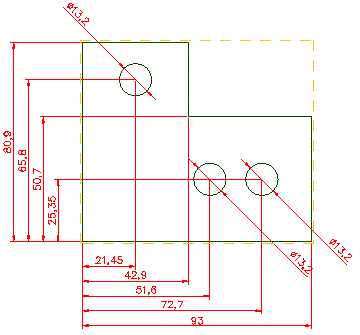

Automatické kótování od základny

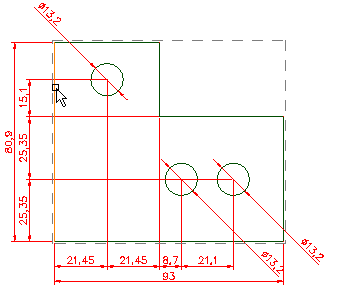

Automatické řetězové kótování

Automatické souřadnicová´é kótování
