Odstranění entit z vymezovacích rámečků entit

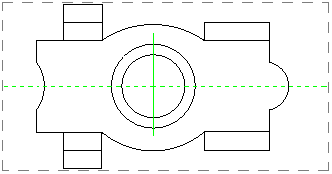

V některých situacích nemusí být zahrnuty všechny entity, které překrývají vymezovací rámeček kóty. S použitím příkazu RemoveFromDimBoundingBox můžete vyloučit entity z vymezovacích rámečků kót, aniž by se odstranily z výkresu. Vymezovací rámečky kót se automaticky aktualizují podle zbývající sady entit.

Postup odstranění entit z vymezovacích rámečků entit:

  1. V příkazovém řádku zadejte RemoveFromDimBoundingBox.
  2. V grafické ploše určete entity, které chcete odstranit z vymezovacího rámečku entit, a stiskněte Enter.

    Můžete určit entity z různých vymezovacích rámečků kót.

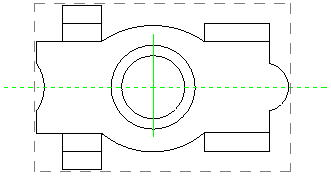

    Ovlivněné vymezovací rámečky entit se přizpůsobí zbývající sadě entit.

    Případně můžete vyloučit entity z vymezovacího rámečku kóty kliknutím pravého tlačítka myši na vymezovací rámeček na grafické ploše a výběrem možností Vymezovací rámeček kóty > Odebrat z.
