Záložka kusovníku - Tabulka přířezů nebo kusovník svařování

Na záložce Kusovníky lze zobrazit tabulku přířezů, nebo kusovník svařování pro svařovaný díl.

Kusovník svařování zobrazuje součásti a celkovou délku součásti pro svařovaný díl. Tabulka přířezů obsahuje délky přířezů a množství pro každou součást.

Tabulku přířezů, nebo kusovník svařování nelze upravovat a nelze je ukládat jako pojmenované kusovníky. Tabulku přířezů nebo kusovník svařování lze otevřít jako soubor .csv.

Zobrazení tabulky přířezů nebo kusovníku svařování:

Vyberte vícetělový díl. Na záložce Kusovníky pro Kusovník vyberte Tabulka přířezů nebo Kusovník svařování .

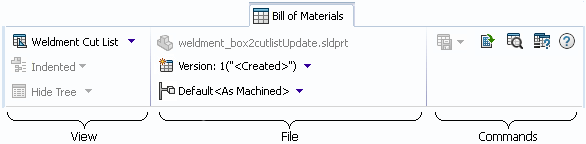

Panel nástrojů Kusovník má pro kusovníky svařování a tabulky přířezů stejné uspořádání:

BOM_UI_Weldment_cutlist

Zobrazit

Kusovník Vybraný typ kusovníku, buď Tabulka přířezů nebo Kusovník svařování .

Soubor

Zdroj (Jen pro čtení) Název souboru svařovaného dílu.
Verze souboru Verze souboru.
Konfigurace Název konfigurace.

Příkazy

Tyto příkazy jsou k dispozici pro tabulky přířezů i pro kusovníky svařování.
BOM_UI_Open_as_CSV_file Otevřít jako CSV V Excelu otevřete kusovník jako soubor CSV.
Vyhledávání Vyhledává textové řetězce v kusovníku.
Porovnat Změní uspořádání záložky Kusovník, abyste mohli vybrat druhý kusovník pro porovnání.
Nápověda Přístup ke kontextové nápovědě.

Vlastnosti tabulky kusovníku

Sloupce a formátování tabulek přířezů a kusovníků svařování jsou definovány v šablonách kusovníků vytvořených správci SOLIDWORKS PDM.
