Kusovník

Záložka Kusovník zobrazuje kusovník vybrané položky, který odpovídá struktuře položky a pojmenovanému kusovníku vybrané položky.

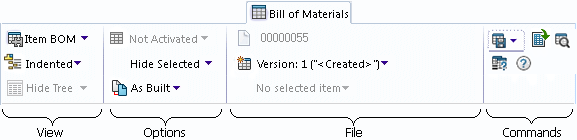

Podrobnosti viz Kusovník. Níže uvedený obrázek zobrazuje záložku Kusovník pro položku. Další typy kusovníků si můžete prohlédnout také na záložce Kusovník. Viz Nápověda Průzkumníka souborů SOLIDWORKS PDM .

Tento seznam je generován z databáze úschovny a neodráží místní změny, které nejsou odevzdané.

BOM_UI_Items

Zobrazit

Plovoucí ovladač Kusovník Zvolte šablonu kusovníku položky (automaticky Kusovník položek) nebo pojmenovaný kusovník. Šablona definuje sloupce kusovníku. Šablony kusovníku jsou spravovány v nástroji pro správu.
Plovoucí ovladač Zobrazení kusovníku Zvolí způsob zobrazení obsahu kusovníku:
  • Odsazený – zobrazí všechny položky hierarchicky.
  • Pouze díly – zobrazí jen položky bez dílčích položek bez stromové struktury. Údaje o množství položek, na něž odkazuje více nadřazených položek, jsou sečtena dohromady.
  • Jen nejvyšší úroveň – zobrazí pouze položky na nejvyšší úrovni.
Plovoucí ovladač Pohled stromu Není podporováno pro kusovníky položek.

Přepíná zobrazení panelu stromu kusovníku pro vypočítané kusovníky.

Možnosti

BOM_UI_Not_Activated_control Aktivace Ovládá, jestli je kusovník zobrazen v pohledu Kusovníky.
BOM_UI_Show_selected_control Vybraný soubor Zobrazí nebo skryje vybraný soubor na nejvyšší úrovni v seznamu souborů kusovníku.
BOM_UI_As_Built_control Referenční verze Indikuje, jestli jsou zobrazeny verze součástí z vytvoření sestavy nebo jejich nejnovější verze.

Soubor

Zdrojový soubor (Jen pro čtení) ID položky pro kusovníky položek.

Název souboru sestavy nebo výkresu pro vypočítané kusovníky.

Verze souboru Pro kusovníky položek vybere verzi položky, pro kterou se má zobrazit kusovník. Pro pojmenované kusovníky zobrazí verzi přidružené položky.
Pokud se v pojmenovaných kusovnících ikona Aktualizovat verzi zdroje zobrazí na konci textového pole jako , existuje novější verze zdrojové položky a můžete aktualizovat pojmenovaný kusovník, aby odpovídal této verzi. Pokud se zobrazí jako , odpovídají data v pojmenovaném kusovníku poslední verzi položky.

Pro vypočítané kusovníky umožňuje vybrat verzi zdrojového souboru, pro kterou se má zobrazit kusovník.

Konfigurace Není podporováno pro kusovníky položek.

Pro vypočítané kusovníky umožňuje vybrat konfiguraci zdrojového souboru, pro kterou se má zobrazit kusovník.

Příkazy

Plovoucí ovladač Uložit Vyberte jednu z následujících možností:
  • Uložit – Uloží kusovník.
  • Uložit jako soubor CSV – Vytvoří soubor oddělený čárkami (CSV).
  • Uložit jako kusovník – Vytvoří pojmenovaný kusovník.
BOM_UI_Open_as_CSV_file Otevřít jako CSV Otevře kusovník jako soubor CSV v aplikaci Excel.
Vyhledávání Vyhledává textové řetězce v kusovníku.
Porovnat Změní uspořádání záložky Kusovník, abyste mohli vybrat druhý kusovník pro porovnání.
BOM_UI_Switch_View Přepnout zobrazení Není podporováno pro kusovníky položek.

K dispozici, když složka obsahuje aktivované nebo pojmenované kusovníky.

Umožňuje přepnout do zobrazení kusovníku, v němž jsou v horní části pravého podokna uvedeny pojmenované a aktivované kusovníky ve složce.

Filtr Jen pojmenované kusovníky.

Otevře dialogové okno Filtr, kde můžete určit obsah kusovníku, který se má zobrazit.

Čísla pořadí Jen pojmenované kusovníky.

Otevře dialogové okno Čísla pořadí.

Vyzvednout Jen pojmenované kusovníky.

Vyzvedne pojmenovaný kusovník.

Odevzdat Jen pojmenované kusovníky.

Odevzdá pojmenovaný kusovník.

Nápověda Přístup ke kontextové nápovědě.

Místní nabídky

Klepněte pravým tlačítkem na seznam kusovníku pro výběr souboru a zobrazení těchto příkazů.

Přejít do nového okna Otevře nové okno aplikace Průzkumník se souborem, který vyberete v horním podokně nového okna.
Změnit velikost miniaturního náhledu Změní velikost náhledů miniatur na možnost Malé, Střední nebo Velké. Ve výchozím nastavení je vybrána velikost Střední.
Když vyberete velikost v jedné tabulce, nastaví softwaru SOLIDWORKS PDM stejnou velikost ve všech odpovídajících tabulkách a na záložkách. Náhledy miniatur pro soubory jiné než SOLIDWORKS mohou být rozmazané, pokud vyberete možnost Střední nebo Velké.

Seznam kusovníku

Podle toho jakou šablonu jste vybrali, budou zobrazeny sloupce. Správce může nakonfigurovat jaké sloupce se zobrazí a které šablony jsou definovány.
