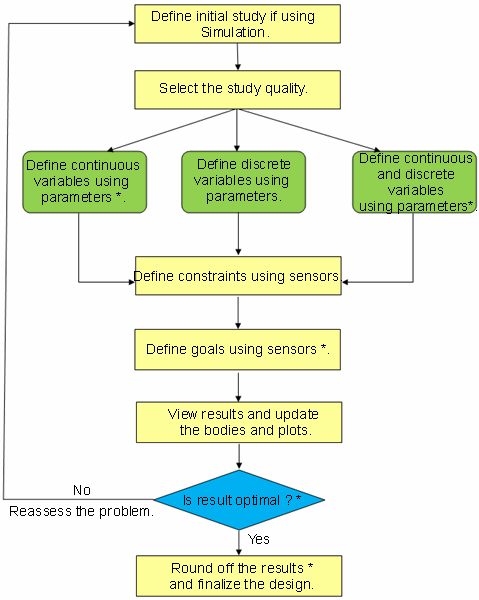

Pracovní postup při provádění designové studie Tento oddíl obsahuje popis základních operací při nastavení a spuštění designové studie. Diagram pracovního postupu V diagramu se položky označené hvězdičkou vztahují pouze na Optimalizační designové studie. Definice počátečních simulačních studií Při použití čidel poskytujících simulační data v designové studii je třeba vytvořit nejméně jednu počáteční studii. Počáteční studie představují základ pro optimalizaci nebo pro vyhodnocovací proces. Při každé iteraci program tyto studie spustí s upravenými proměnnými. Vyhodnocení výsledků počátečních studií Při použití simulačních studií v designové studii usnadňuje vyhodnocení výsledků počátečních studií určit potíže v designové studii. Je zvláště užitečné zkontrolovat veličiny, které budete chtít použít jako omezení. Nastavení vlastností designové studie Definice proměnných Definice omezení Pomocí omezení lze stanovit podmínky, které váš návrh musí splňovat. Těmito omezeními mohou být řízené globální proměnné nebo čidla pro fyzikální vlastnosti, kóty a data simulace. Definice cílů Můžete definovat cíle, které specifikují účelové funkce pro potřeby optimalizační návrhové studie. Optimalizační návrhové studie není dostupná ve verzích SOLIDWORKS Standard a SOLIDWORKS Professional. Zobrazení výsledků studie návrhu Chcete-li zobrazit výsledky spuštěné studie, klikněte na záložku Zobrazení výsledků. Výsledky studie návrhu Následující tabulky obsahují očekávané výsledky kombinací kvality studie a proměnných. Nadřazené témaStudie návrhu Následující téma Optimalizace návrhů
