PropertyManager Středová značka

Nastavte možnosti pro vkládání středových značek do výkresů. Dostupné vlastnosti závisí na vybraném typu středové značky.

Postup zobrazení správce PropertyManager Středová značka:

Ve výkresu klepněte na Středová značka Tool_Annotate_Center_Mark.gif (panel nástrojů Popisy) nebo na Vložit > Popisy > Středová značka.

Styl

Definuje styl středové značky. Podrobnosti naleznete v části Styl.

Automatické vkládání

Pro všechny díry

Možnosti

Pro všechna zaoblení

Možnosti

Pro všechny drážky

Možnosti

Středové značky drážky

PM_Center_Mark_Slot_Center.gif Středy drážky
Vložení středových značek do středů drážek u přímých drážek
PM_Center_Mark_Slot_Ends.gif Konce drážky
Vložení středových značek do konců drážek u přímých drážek
PM_Center_Mark_Arc_Slot_Center.gif Středy obloukové drážky
Vložení středových značek do středů drážek u obloukových drážek
PM_Center_Mark_Arc_Slot_Ends.gif Ukončení obloukové drážky
Vložení středových značek do konců drážek u obloukových drážek

Možnosti

Spojovací čáry

Spojení symbolů středových značek.

Kruhové čáry

Vytvoří velkou kružnicovou osu přes díry v poli.

Radiální čáry

Vytvoří čáry vedoucí ze středu pole k dírám pole.

Značka středu základu

Přidá středovou značku do středu pole.

Možnosti ručního vkládání

PM_Center_Mark_Single.gif Jediná středová značka


PM_Center_Mark_Linear.gif Lineární středová značka

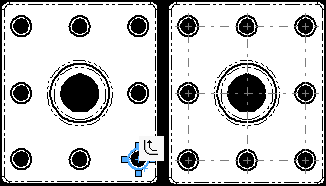

Vloží středové značky do lineárního pole kružnic nebo oblouků. Je-li rozpoznáno lineární pole, klepnutím na Kopírovat Propagate.gif vytvoříte středové značky ve všech instancích pole.

Spojovací čáry. Spojují značky středových značek.
Středové značky zkopírované do lineárního pole
Lineární středové značky se spojovacími čarami
PM_Center_Mark_Circular.gif Kruhová středová značka
Vloží středové značky do kruhového pole kružnic nebo oblouků.

Možnosti



Středová značka drážky

PM_Center_Mark_Slot_Center.gif Středy drážky
Vložení středových značek do středů drážek u přímých drážek
PM_Center_Mark_Slot_Ends.gif Konce drážky
Vložení středových značek do konců drážek u přímých drážek
PM_Center_Mark_Arc_Slot_Center.gif Středy obloukové drážky
Vložení středových značek do středů drážek u obloukových drážek
PM_Center_Mark_Arc_Slot_Ends.gif Ukončení obloukové drážky
Vložení středových značek do konců drážek u obloukových drážek
  Spojovací čáry Automaticky přidá spojovací čáry pro nové středové značky, pokud je to možné.

Atributy zobrazení

Zrušením zaškrtnutí políčka Použít výchozí nastavení dokumentu změníte následující atributy nastavené v nabídce Vlastnosti dokumentu – Osy/středové značky.

Velikost značky

Velikost značky je vzdálenost mezi středovým bodem a koncem středové značky.

Prodloužené čáry

Středové body jsou středové značky, které mají vypnuty Rozšířené čáry. Přetažením lze změnit velikost rozšířených čar.

centermarks_extended_lines.gif centermarks_no_extended_lines.gif
Vybrané Výběr možnosti zrušen

Mezera

Mezera je vzdálenost mezi středovou značkou a vynášecí čarou. Mezeru můžete změnit, jestliže není zaškrtnuto políčko Přizpůsobit podle měřítka zobrazení v nabídce Vlastnosti dokumentu – Osy/Středové značky.

Vybrané Výběr možnosti zrušen

Písmo osy

centerline_font_selected.gif centerline_font_cleared.gif
Vybrané Výběr možnosti zrušen

Úhel

PM_angle.gif Úhel Je-li středová značka pootočena z důvodu otočení pohledu, objeví se zde úhel rotace. Kladný úhel otáčí středovou značku proti směru otáčení hodinových ručiček.

Hladina

layer.png Hladina Ve výkresech s pojmenovanými hladinami vyberte hladinu.
