PropertyManager Hodnota kóty

Jak otevřít tohoto správce PropertyManager:

Vyberte jednu nebo více kót.

Pokud vyberete více kót, budou dostupné jen ty vlastnosti, které se vztahují ke všem vybraným kótám.

Pomocné nástroje pro kótování

Umožňuje okótovat výkres pomocí Inteligentního nebo kótování DimXpert (pro výkresy). Klepnutím na DimXpert získáte přístup k záložkám DimXpert (pro výkresy) a Automatické kótování.

	Inteligentní kótování	Umožňuje vytvořit kóty pomocí nástroje Inteligentní kóta.
	Rychlé kótování	Umožňuje vám povolit nebo zakázat rychlý volič kót. Výběrem manipulátor povolíte a zrušením výběru ho zakážete. Toto nastavení bude zachováno pro všechny relace.
	DimXpert	Umožňuje tvorbu kót s plným určením výrobních prvků (pole, drážky, kapsy, zaoblení atd.) a ustavovacích kót pomocí nástroje DimXpert pro výkresy.

Styl

Styl

Tolerance/přesnost

	Hodnota popisu	Zadejte hodnotu ve vybrané kótě. Tato funkce je k dispozici pro kóty s více hodnotami v popisu.
	Typ tolerance	Vyberte ze seznamu. Výběry, které jsou k dispozici, závisí na typu kóty. Viz Příklady tolerance a přesnosti kót.
	Maximální odchylka
	Minimální odchylka
	Přesnost jednotky	Vyberte ze seznamu počet číslic za desetinnou čárkou.
	Přesnost tolerance	Pro hodnotu tolerance vyberte ze seznamu počet číslic za desetinnou čárkou.
	Srovnat přesnost s modelem	Pro importované rozměry nastaví změny v přesnosti jednotek nebo tolerance tak, aby byly parametrické s modelem.
	Konfigurace (Pouze díly a sestavy.)	Použije toleranci kóty na konkrétní konfigurace pouze pro řízené kóty.
	Klasifikace (Uložení,, Uložení s tolerancí nebo Uložení (jen tolerance).)	Pokud si vyberete buď Uložení díry nebo Uložení hřídele (níže), seznam pro druhou kategorii (Uložení díry nebo Uložení hřídele) bude filtrován v závislosti na klasifikaci.
	Uložení díry a Uložení hřídele (Uložení,, Uložení s tolerancí nebo Uložení (jen tolerance).)	Vyberte hodnoty ze seznamů nebo zadejte libovolný text. Oboustranné tolerance (Maximální odchylka a Minimální odchylka) jsou k dispozici pro typ Uložení s tolerancí nebo Uložení (jen tolerance) tehdy, když vyberete Uložení díry nebo Uložení hřídele, nikoli však s oběma možnostmi.
	Zobrazení uložení s tolerancíZobrazení uložení s tolerancíUložení,Uložení,Uložení s tolerancí nebo Uložení (jen tolerance).)	Skládaný s čarami Skládaný bez čar Lineární zobrazení
	Zobrazit závorky	Závorky jsou k dispozici u typů tolerancí Dvojstranné,, Symetrické a Přizpůsobit toleranci. Pro Uložení s tolerancí, jsou závorky dostupné, pokud zadáte Uložení díry nebo Uložení hřídele,, nikoli však obě.

Druhá tolerance/přesnost

K dispozici pro kóty zkosení. Viz Vkládání kót zkosení do výkresů.

Hlavní hodnota

Hlavní hodnota se zobrazí pro řídící kóty a její změna ovlivní model. Hodnotu kóty je možné přepsat. Pro kóty, které nejsou odkazované, můžete změnit název kóty. Řízené (referenční) kóty uvádí hodnotu a název, ale nelze je změnit.

	Název	Název vybrané kóty.
	Hodnota kóty	Hodnota vybrané kóty.
	Překročit hodnotu	Vyberte tuto možnost, chcete-li změnit hlavní hodnotu a zadejte novou hodnotu. Když zrušíte Přepsat hodnotu, kóta se vrátí k původní hodnotě, ale zachová danou toleranci. Přepsané hodnoty se automaticky neaktualizují při změně geometrie. Původní hodnota Přepsaná hodnota
	Opačný směr	Změňte směr kóty mezi pozitivním a negativním směrem.
	Konfigurace (Pouze díly a sestavy.)	Použije Hlavní hodnotu na specifické konfigurace

Text kóty

	Text	Kóta se zobrazí automaticky v rámečku s označením <DIM>. Umístěte ukazatel kdekoli v poli a zadejte text. Vymažete-li <DIM>, můžete danou hodnotu znovu vložit klepnutím na možnost Přidat hodnotu (XX.XX). U některých typů kót se doplňkový text zobrazí automaticky. Například Popis díry u díry se zahloubením zobrazí průměr a hloubku díry (<MOD-DIAM><DIM><HOLE-DEPTH>xx). V popisech díry u děr vytvořených pomocí Průvodce dírami se zobrazují informace z Průvodce dírami. V dialogovém okně Proměnné popisu lze upravovat text a vkládat proměnné. U kót podle normy ISO pro technické výkresy s plnou odkazovou čárou a zarovnaným textem je možné použít pole Text kóty k umístění textu nad a pod kótovací čáry nebo rozdělit dvojrozměrný text nad a pod kótovací čáry pro lineární kóty, kóty průměru a kóty poloměru. Text je možné rozdělit pouze tehdy, je-li položka Umístění textu v nabídce Nástroje > Možnosti > Vlastnosti dokumentu > Kóty pro kótu nastavená na možnost Plná odkazová čára, zarovnaný text. Pomocí druhého pole umístěte text pod plnou kótovací čáru. V horní a spodní části lze nezávisle na sobě použít závorky a kontrolní osnovu.
	Přidat závorky	Řízené (referenční) kóty lze zobrazit s nebo bez závorek. Ve výchozím nastavení jsou zobrazeny se závorkami.
	Kontrolní kótování
	Vystředit kótu	Při přetahování textu kóty mezi vynášecími čarami se text uchytí do středu mezi vynášecími čarami.
	Odsunutý text	Odsadí text kóty od čáry kóty pomocí odkazové čáry.

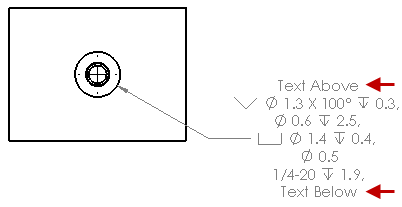

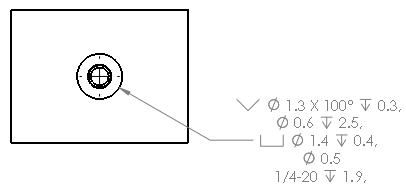

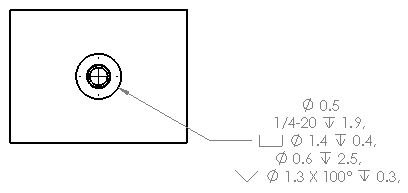

	Obrátit pořadí popisu	Obrátí pořadí popisů pro díry vytvořené pomocí nástroje Pokročilá díra. Obrátit pořadí popisu – vybráno Obrátit pořadí popisu – nevybráno Můžete definovat popis v prvku přidáním dalšího textu. Zadejte text pro přidání do polí Text nahoře a Text dole.
	Přepnout blízké a vzdálené zprávy	Vyberte pro přepnutí blízkých a vzdálených textových řetězců.
	Zarovnat	Text lze zarovnat vodorovně a u některých norem můžete zarovnat odkazovou čáru svisle. Zarovnat vlevo , Zarovnat na střed , Zarovnat vpravo Zarovnat vlevo     Zarovnat vpravo Zarovnat nahoru , , Zarovnat dolů Zarovnat nahoru Zarovnat na střed Zarovnat dolů
	Značky	Klikněte na místo, kam chcete umístit standardní značku. Kliknutím na ikonu značky nebo na Více otevřete Knihovnu značek. Viz Používání knihovny značek.
	Všechna velká	Pro vybranou kótu nebo popis díry se zobrazuje text v grafické ploše kompletně velkými písmeny. Zrušením této možnosti se vrátíte na režim s různou velikostí písma.
	Zobrazení kóty zkosení	Vzdálenost X vzdálenost Vzdálenost X úhel Úhel X vzdálenost Vzdálenost C K dispozici pouze pro 45° zkosení.

Duální kótování

Kóta se zobrazí jak s jednotkami systému dokumentu, tak i s druhými jednotkami. Obě jednotky jsou uvedeny v nabídce Vlastnosti dokumentu – Jednotky . V položce Vlastnosti dokumentu– kóty nastavíte, kde se mají zobrazit alternativní jednotky. Duální kóty jsou zobrazeny v závorkách.

	Přesnost jednotky	Vyberte ze seznamu počet číslic za desetinnou čárkou.
	Přesnost tolerance	Pro hodnotu tolerance vyberte ze seznamu počet číslic za desetinnou čárkou.
	Srovnat přesnost s modelem	Pro importované rozměry nastaví změny v přesnosti jednotek nebo tolerance pro sekundární jednotky tak, aby byly parametrické s modelem.
	Zaokrouhlení dovnitř	Řídí zaokrouhlení dovnitř pro jednotlivé kóty.
	Rozdělit	Touto volbou nastavíte nové kóty s dvojitými kótami, aby se zobrazilo dělení nad a pod nepřerušovanou kótovací čárou. Text je možné rozdělit pouze tehdy, je-li položka Umístění textu v nabídce Nástroje > Možnosti > Vlastnosti dokumentu > Kóty pro kótu nastavená na možnost Plná odkazová čára, zarovnaný text.
