PropertyManager Spojit

Ve správci PropertyManager Spojit můžete určit, která těla ve vícetělovém dílu chcete přidat, odebrat nebo vytvořit z průniku.

Jak otevřít tohoto správce PropertyManager:

Ve vícetělovém dílu klikněte na nabídku Spojit (panel nástrojů Prvky) nebo na Vložit > Prvky > Spojit .
Spojit můžete pouze těla obsažena v jediném souboru vícetělového dílu. Nelze spojit dva samostatné díly. Můžete ale vytvořit vícetělový díl pomocí příkazu Vložit díl, kterým umístíte jeden díl do souboru jiného dílu. Poté můžete na tento vícetělový díl použít příkaz Spojit.

Typ operace

Přidat Kombinací objemů všech vybraných těl vytvoří jediné tělo.

Odečíst Odstraní z vybraného hlavního těla převislý materiál.

Kombinovat Odstraní všechen materiál, který se nepřekrývá.

Těla ke spojení

K dispozici, když je možnost Typ operace nastavena na Přidat nebo Společné.
Objemová těla Zobrazí seznam těl vybraných ke spojení. Těla můžete vybrat v grafické oblasti nebo ve složce Objemová těla ve stromu FeatureManager. Klepnutím na položku Zobrazit náhled zobrazte náhled prvku.

Hlavní tělo

Je k dispozici, když je možnost Typ operace nastavena na Odebrat.
Objemové tělo Zobrazí seznam těl vybraných k zachování. Tělo můžete vybrat v grafické oblasti nebo ve složce Objemová těla ve stromu FeatureManager.

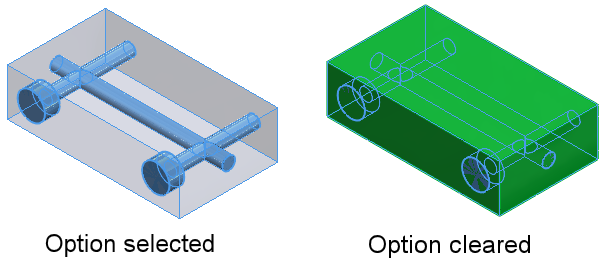

  Zprůhlednit přesahující součásti Změní hlavní tělo na průhledné, abyste mohli snáze vybrat Těla k odečtení, což může být obtížné, když je hlavní tělo neprůhledné.

Těla k odebrání

Je k dispozici, když je možnost Typ operace nastavena na Odebrat.
Objemová těla Zobrazí seznam těl, z nichž chcete odebrat materiál. Těla můžete vybrat v grafické oblasti nebo ve složce Objemová těla ve stromu FeatureManager. Klepnutím na položku Zobrazit náhled zobrazte náhled prvku.
