Když přetáhnete určitý prvek z Knihovny návrhů, otevře se PropertyManager a v něm do se zobrazí název tohoto prvku knihovny.
Přípustnost chyb prvků knihovny

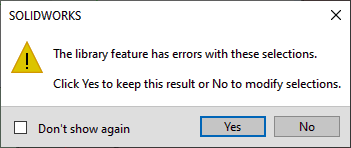

Jestliže vložíte do modelu prvek knihovny a zobrazí se chybová zpráva, můžete výsledek zachovat, abyste si chybu mohli zobrazit a ručně ji opravit.
Výsledek zachováte kliknutím na tlačítko Ano v chybové zprávě. Ve stromu FeatureManager® můžete ručně opravit prvek knihovny nebo jej odebrat tlačítkem Zpět
. Kliknete-li ve varovné zprávě na tlačítko Ne, můžete v PropertyManageru Prvek knihovny upravit výběr nebo kliknutím na
obnovit strom FeatureManager bez prvku knihovny.
Rovina umístění
Určuje, zda se prvek knihovny nachází na ploše nebo na rovině.
Přetáhnete-li prvek knihovny na referenční rovinu, stane se výchozím bodem pro puštění prvku střed této vybrané referenční roviny.
Konfigurace
Zde jsou uvedeny konfigurace prvku knihovny. Pokud žádné konfigurace zatím nebyly vytvořeny, zvýrazní se položka Výchozí.
| Připojit k souboru knihovny |
Zachovává propojení prvku knihovny, který vložíte a rodičovským dílem prvku knihovny. Pokud aktualizujete rodičovský prvek knihovny, aktualizuje se i vložený prvek knihovny. Vložený prvek knihovny nemůžete upravovat. Nejprve musíte zrušit zaškrtnutí položky Připojit k dílu knihovny a poté můžete prvek knihovny upravit.
|
Odkazy
Tato položka se zobrazí, když prvek knihovny obsahuje referenční kóty. Nejsou-li referenční kóty přítomny, zobrazí se Umístění.
|
Odkazy
|
Zde je uveden seznam odkazů, které jsou nezbytné k vložení a umístění prvku knihovny.
Položka Odkazy ve správci PropertyManager spolupracuje s oknem náhledu v grafické ploše. Při tvorbě odkazů vybíráte hrany na modelu, které odpovídají hranám v okně náhledu.
Prvky knihovny s odkazy na plochy (například zaoblení) nemusí odkazovat na kóty.
|
|
Tolerance umístění
|
Položka Ustavovací kóty umožňuje zadávat hodnoty pro umístění prvku knihovny.
Chcete-li upravit kótu a změnit umístění prvku knihovny v modelu, vyberte položku pod označením Hodnota. |
Umístění
Pokud nemáte k dispozici odkazy, klepněte na položku Upravit skicu. Nyní můžete umístit prvek knihovny tak, že upravíte skicu.
Kóty velikosti
|
Změnit hodnoty kót
|
Tuto položku vyberte, pokud chcete potlačit stávající hodnoty kót prvku knihovny. Příkaz Potlačit hodnoty kót je k dispozici pro Odkazy a Umístění.
Chcete-li kótu upravit, vyberte položku v poli Hodnota.
|
