PropertyManager Hodnota DimXpert

Ve správci PropertyManager Hodnota DimXpert lze upřesnit zobrazení kót a tolerancí.

Postup nastavení výchozích hodnot tolerance a přesnosti:

Klikněte na Možnosti > Vlastnosti dokumentu > DimXpert.

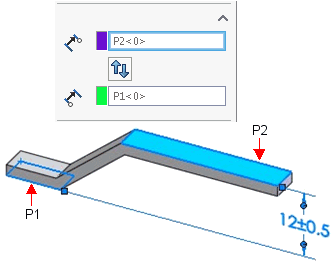

Referenční prvky

Prvek tolerance Horní rovina P2.
Pro kóty velikosti se ve správci PropertyManager zobrazí pouze Prvek tolerance .
Výchozí prvek: Dolní rovina P1.
Informace o výchozích a tolerovaných prvcích viz norma ASME Y14.5M -1994, odstavec 2.6.1 nebo ISO 129.
Prohodit prvky
  Příklady použití různých Výchozích prvků:
Výchozí prvek = dolní rovina P1. Výchozí prvek = horní rovina P2.
Symbol počátku místo šipky označuje výchozí prvek.
Všimněte si různých výsledků kóty.

DimXpert směr

Tato možnost se zobrazí v případě aplikování kóty mezi dva prvky typu osy nebo čáry. Možnosti X, Y a Z se vztahují k souřadnému systému dílu a jsou zapnuty pro každou osu dílu, která je kolmá k osám daných prvků. Vidět
Osa prvků je podél Z, což aktivuje možnosti X a Y.
Možnost normály N orientuje kótu ve směru určeném nejkratší vzdáleností mezi oběma prvky.
Možnost určená uživatelem U orientuje kótu ve směru rovnoběžném k hraně nebo kolmém k rovinné ploše.

V tomto příkladu je kóta orientována rovnoběžně k hraně.
Vidět

Styl

Styl.

Tolerance/přesnost

  Modifikátor tolerance U kót a tolerancí se v nástroji DimXpert používají symboly dle normy ISO 14405-1:2016.

Symboly a další text můžete přidat přímo do kót ISO a jejich tolerancí.
  Hodnota popisu Pro popisy typu díry s více specifikacemi jsou všechny kóty uvedeny samostatně. Tato funkce je platná pro jednoduché díry s hloubkou, díry s válcovým zahloubením, díry s kuželovým zahloubením, kombinované kóty drážky a zkosení.
Typ tolerance Vyberte ze seznamu. Výběry, které jsou k dispozici, závisí na typu kóty.
Maximální odchylka
Minimální odchylka
  Zobrazit závorky Vloží hodnotu tolerance do závorek.
Přesnost jednotky Vyberte ze seznamu počet číslic za desetinnou čárkou.
Přesnost tolerance Pro hodnotu tolerance vyberte ze seznamu počet číslic za desetinnou čárkou.
Pro díry a hřídele:
Typ uložení (Uložení, Uložení s tolerancí nebo Uložení (jen tolerance)) Když vyberete Uložení díry nebo Uložení hřídele (níže), seznam pro další kategorii (Uložení díry nebo Uložení hřídele) je filtrován na základě typu uložení.
Uložení díry a Uložení hřídele (Uložení, Uložení s tolerancí nebo Uložení (jen tolerance)) Vyberte ze seznamů nebo zadejte libovolný text.
Oboustranné tolerance (Maximální odchylka a Minimální odchylka) jsou k dispozici pro typ Uložení s tolerancí nebo Uložení (jen tolerance) tehdy, když vyberete Uložení díry nebo Uložení hřídele, nikoli však s oběma možnostmi.
  Zobrazení uložení s tolerancí (Uložení, Uložení s tolerancí nebo Uložení (jen tolerance)) Vyberte jednu z následujících možností:

Skládaný s čarou

Skládaný bez čáry

Lineární zobrazení

Hlavní hodnota

Tato možnost je pouze pro čtení. Zobrazuje název a hodnotu kóty.

  Zobrazit jako poloviční úhel Zobrazí kónickou kótu úhlu v podobě polovičního úhlu. To umožňuje převést celý úhel kužele na poloviční úhel.

Text kóty

  Počet instancí Pro pole je zobrazen počet instancí.
  Text Kóta se zobrazí automaticky v rámečku s označením <DIM>. Umístěte ukazatel kdekoli v poli a zadejte text.
Díry používají formát zadaný v souboru txcalloutformat.txt. Další informace viz Kóta velikosti DimXpert, Soubor formátu popisu.
U některých typů kót se doplňkový text zobrazí automaticky. Například Popis díry u díry se zahloubením zobrazí průměr a hloubku díry (<MOD-DIAM><DIM><HOLE-DEPTH>xx). V popisech díry u děr vytvořených pomocí Průvodce dírami se zobrazují informace z Průvodce dírami. V dialogovém okně Proměnné popisu lze upravovat text a vkládat proměnné.
Přidat závorky Řízené (referenční) kóty lze zobrazit s nebo bez závorek. Ve výchozím nastavení jsou zobrazeny se závorkami.

Kontrolní kótování
Vystředit kótu Při přetahování textu kóty mezi vynášecími čarami se text uchytí ve středu mezi vynášecími čarmi.

Odsunutý text Odsadí text kóty od čáry kóty pomocí odkazové čáry.
  Zarovnat Text lze zarovnat vodorovně a u některých norem můžete zarovnat odkazovou čáru svisle.
  • Zarovnat vlevo , Zarovnat na střed , Zarovnat vpravo .
  • Zarovnat nahoru , Zarovnat na střed , Zarovnat dolů .
  Značky Klepněte na místo, kam chcete značku umístit. Klepnutím na ikonu značky nebo na možnost Více symbolů otevřete Knihovnu značek.
Při přidávání značek do kót DimXpert dbejte zvýšené opatrnosti, neboť značky mohou změnit základní definici daných kót a tolerancí.
  Všechna velká Pro vybranou kótu nebo popis díry se zobrazuje text v grafické ploše kompletně velkými písmeny. Zrušením této možnosti se vrátíte na režim s různou velikostí písma.

Duální kótování

Kóta se zobrazí jak s jednotkami systému dokumentu, tak i s druhými jednotkami. Obě jednotky jsou specifikovány v částech Nástroje > Možnosti > Vlastnosti dokumentu > Jednotky.

Přesnost jednotky Vyberte ze seznamu počet číslic za desetinnou čárkou.
Přesnost tolerance Pro hodnotu tolerance vyberte ze seznamu počet číslic za desetinnou čárkou.
