Můžete určit nastavení výkresů na úrovni dokumentu pro kusovník. K dispozici pro všechny typy dokumentů.
Chcete-li tuto stránku otevřít:
Ve výkresu nebo v otevřeném kusovníku sestavy klikněte na ikonu Možnosti
(základní panel nástrojů), vyberte záložku Vlastnosti dokumentu a zde možnost .
Ohraničení
 |
Ohraničení rámečku |
Nastaví tloušťku čáry pro vnější ohraničení tabulky. |
|
Ohraničení mřížky |
Nastaví tloušťku čáry pro vnitřní mřížky tabulky. |
Text
|
Písmo
|
Klepnutím upravíte písmo.
|
Zobrazení nulového množství
Určuje, co se má zobrazit ve sloupci Množství, když v konfiguraci chybí součást sestavy.
Chybějící součást
|
Ponechat řádek pro chybějící součást
|

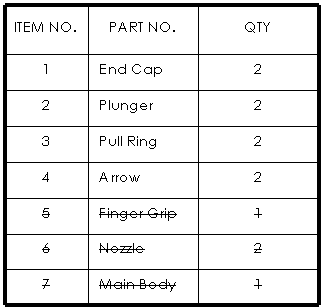

Uvádí součásti sestavy, které chybí v konfiguraci. Zvolte Zobrazit s přeškrtnutým textem pro vyškrtnutí chybějící součásti ze seznamu.  |
Hladina
| Hladina |
Vyberte hladinu. Nejprve musíte vytvořit hladiny výkresu, poté je můžete zvolit pro vlastnosti dokumentu.
|
Aby se tato nastavení hladin projevila, musíte v dokumentu pohledu výkresu vybrat možnost Podle normyv nastavení Hladina (panel nástrojů Hladina).
Počáteční a přebytečné nuly
| Počáteční nuly |
|
Základní
|
Počáteční nuly se objeví podle celkové normy skicování. |
|
Zobrazit
|
Nuly před desetinnými čárkami jsou zobrazeny. |
|
Odebrat
|
Počáteční nuly nejsou zobrazeny. |
|
| Koncové nuly |
| Odebrat pouze v případě nuly |
Přebytečné nuly jsou přizpůsobeny celým metrickým jednotkám podle norem ANSI a ISO. |
| Zobrazit |
Přebytečné nuly se objeví podle počtu desetinných míst, která jste specifikovali pro Jednotky. |
| Odstranit |
Přebytečné nuly nejsou zobrazeny. |
| Norma |
Přebytečné nuly se objeví podle normy ASME Y14.5M-1994. |
|
Záhlaví sloupců množství
Zobrazí nebo skryje vlastní text a název konfigurace v záhlaví sloupce množství. Nastavuje možnosti nezávisle na jednotlivých typech kusovníku (kusovník Jen nejvyšší úroveň, Pouze kusovník dílů, a Odsazený kusovník).
| Zobrazit vlastní text v záhlaví kusovníku |
Nahradí výchozí text v záhlaví za text, který zadáte do pole Vlastní text. U prázdného záhlaví vyberte tuto možnost a pole Vlastní text nechte prázdné. |
| Zobrazení konfigurace v záhlaví kusovníku. |
Přidá název konfigurace do záhlaví. |
Možnosti
|
Omezit kusovníky jen s nejvyšší úrovní na jednu konfiguraci
|
Zvolte pro omezení kusovníků Jen nejvyšší úroveň na jednu konfiguraci. Když změníte konfiguraci v kusovníku, jmenovka sloupce množství se nezmění. |
|
Automatická aktualizace kusovníku
|
Zvolte pro aktualizaci kusovníku, když jste přidali nebo smazali součásti v přidružené sestavě. |
Kombinovat položky tabulky přířezů o stejné délce s různými profily (chování verzí před 2019)
|
Určuje, jak jsou položky v seznamu řezů seskupeny v kusovníku, když se sjednotíte jejich délky na stejnou hodnotu. - Vybráno: Kombinuje položky v seznamu řezů se stejnou délkou, i když mají různé profily. Toto chování je použito v SOLIDWORKS 2018 a starších verzích.
- Nezaškrtnuta: Kombinuje jen ty položky v seznamu řezů se stejnou délkou, které mají stejné profily. Položky v seznamu řezů s různými profily zůstanou oddělené, i když jejich délky byly sjednoceny na stejnou hodnotu.
Vypnutí nebo zapnutí této možnosti může ovlivnit chování stávajících kusovníků v aktivním dokumentu, když poté upravíte délky položek v seznamu řezů.
|
