Nástroj Prvek pole DimXpert slouží k tvorbě či úpravě prvků pole a skupinových prvků.
Chcete-li otevřít PropertyManager DimXpert pole/skupina, proveďte jednu z následujících operací:
- Klikněte na ikonu Prvek pole
(panel nástrojů MBD Dimension) nebo na nabídku .
- Klepněte pravým tlačítkem na prvek pole ve správci DimXpertManager a vyberte příkaz Upravit prvek.
Spojená pole
Když je typem prvku spojené pole, výběrový seznam obsahuje prvky SOLIDWORKS použité v jeho definici.
Příklad ukazuje pole DimXpert osmi děr, které jsou spojené se dvěma uvedenými prvky SOLIDWORKS – každý má čtyři díry.
Odstranění jednoho z těchto dvou prvků SOLIDWORKS by zredukovalo počet pole na čtyři díry.
Ruční pole
Když je prvek ručním polem, výběrový seznam obsahuje každý prvek DimXpert.
Příklad ukazuje pole DimXpert dvou děr s válcovým zahloubením. Výběrem prvků v seznamu je lze přidat či odebrat.
Při přidávání prvků jsou výběry filtrovány k povolení pouze těch s odpovídajícím typem a velikostí existujících prvků.
Nalézt všechny na stejné ploše zjednodušuje výběr nových prvků. Pomocí této možnosti lze přidat dva prvky na pravé straně dílu v rámci jednoho výběru.
Skupina
Když je prvek skupinou, výběrový seznam obsahuje každý prvek DimXpert.

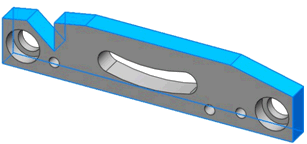

Příklad ukazuje prvek DimXpert s devíti rovinami, jež vytvářejí vnější profil. Prvky lze přidat nebo odebrat pomocí jednoho výběru nebo možnosti Nalézt všechny na stejné ploše. Možnost se používá pouze na podporované typy děr, výstupky, vruby a drážky.
