Okna Zobrazit vazby a zobrazit chyby vazeb

Okno Zobrazit vazby

Okno Zobrazit vazby obsahuje vazby pro jednu nebo více součástí v sestavě.

Postup otevření okna:

Vyberte součásti podle popisu níže. Poté klepněte na nabídku Zobrazit vazby .
Vazby k zobrazení Výběr součásti
Vazby pro jednu součást sestavy nebo jednu součást podsestavy Klepněte pravým tlačítkem na součást.
Vazby pro více než jednu součást Přidržte klávesu Ctrl, klepněte na součásti a pak klepněte pravým tlačítkem.
Vazby, které udržují podsestavu na místě v sestavě Pravým tlačítkem klepněte na podsestavu ve stromu FeatureManager.

Okno Zobrazit vazby zobrazuje seznam vazeb pro vybrané součásti.

Ikona označuje vazby, které jsou na dráze k upevnění. Tyto vazby umísťují díl v relativní pozici vzhledem k počátku sestavy. Jsou jako první na seznamu a vodorovná čára je odděluje od ostatních vazeb.

Na grafické ploše jsou součásti zahrnuté do systému vazeb pro vybrané součásti mírně průhledné. Součásti, které nejsou zahrnuté, jsou skryté.

Když zvolíte vazby v okně Zobrazit vazby:
  • Geometrie vazby se zvýrazní.

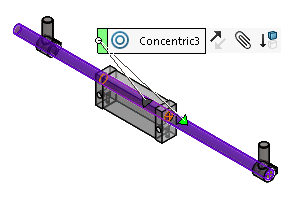

  • Zobrazí se popisy vazby. Pomáhají vám představit si vazby a provést běžné funkce vazeb.

Okno Zobrazit chyby vazeb

Okno Zobrazit chyby vazeb obsahuje seznam všech problematických vazeb v sestavě.

Postup otevření okna:

Pravým tlačítkem klepněte na součást obsahující problematickou vazbu a klepněte na nabídku Zobrazit chyby vazeb.

Okno Zobrazit chyby vazeb zobrazí seznam všech problematických vazeb v sestavě.

Problematické vazby jsou označeny následovně:
fm_exclamation_point.png Upozornění Tato vazba vyhovuje, ale týká se jí přeurčení dané sestavy.
Chyba Tato vazba nevyhovuje.

Na grafické ploše jsou součásti, které jsou obsaženy v problematických vazbách, mírně průhledné. Součásti, které nejsou zahrnuté, jsou skryté.

Když zvolíte vazby v okně Zobrazit chyby vazeb:
  • Geometrie vazby se zvýrazní.
  • Zobrazí se popisy vazby. Pomohou vám zobrazit vazby a vyřešit chyby.

Abyste tuto vazbu vyřešili, můžete klepnout na ikonu Vynutit vazbu v popisu, čímž uvolníte jinou vazbu. Chcete-li objevit problematickou vazbu, můžete provádět iterace s vynucením vazeb.
