Nástroj Defeature slouží k odstranění detailů z dílu nebo sestavy a k uložení výsledků do nového souboru, ve kterém jsou detaily nahrazeny napodobenými objemy (objemy bez definice prvku nebo historie). Poté můžete sdílet nový soubor, aniž byste poskytli všechny detaily návrhu modelu.
PropertyManager Defeature poskytuje nástroje pro ruční a automatický výběr detailů pro zachování a odstranění.
Jak otevřít tohoto správce PropertyManager:
Klikněte na možnost Defeature
(panel nástrojů Nástroje) nebo na možnost .
 |
 |
| Před |
Po |
Odvozené konfigurace defeature

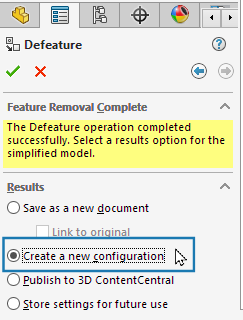

Zjednodušenou verzi dílu můžete uložit jako odvozenou konfiguraci. Ve správci PropertyManager
Defeature na záložce
Odebrání prvků bylo dokončeno vyberte
Vytvořit novou konfiguraci a vytvořte odvozenou konfiguraci defeature.

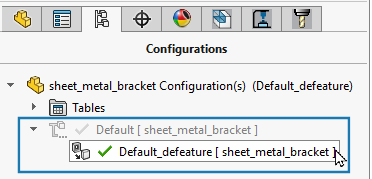

Na záložce
Konfigurace se zjednodušená verze dílu zobrazí jako odvozená konfigurace nadřazené konfigurace.
Potřebujete-li upravit zjednodušenou konfiguraci, klikněte pravým tlačítkem a vyberte možnost

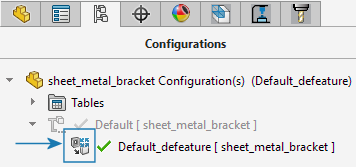

Upravit defeature. Pokud je nadřazený díl upraven, zobrazí se na odvozené konfiguraci defeature symbol, aby vás upozornil.
Chcete-li aktualizovat konfiguraci defeature na upravený nadřazený soubor, klikněte pravým tlačítkem myši na konfiguraci defeature a klikněte na možnost
Aktualizovat defeature.
Odvozenou konfiguraci defeature nelze konfigurovat. Software tomu brání ve všech oblastech, kde můžete konfigurovat díly, jako jsou správci PropertyManager, uživatelské vlastnosti, konfigurační tabulky, konfigurační tabulky návrhu atd.

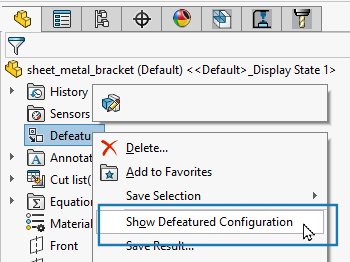

Můžete přepínat mezi zobrazením nadřazené konfigurace a odvozené konfigurace defeature. Pokud zobrazujete nadřazenou konfiguraci, přepnete do zjednodušené konfigurace ve stromu FeatureManager kliknutím pravým tlačítkem na entitu Defeature a kliknutím na možnost
Zobrazit zjednodušenou konfiguraci.

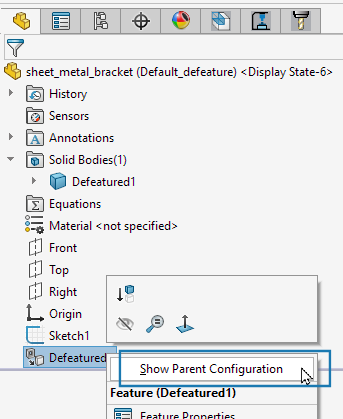

Chcete-li se vrátit zpět k nadřazené konfiguraci, klikněte ve stromu FeatureManager pravým tlačítkem na prvek
Defeature a klikněte na možnost
Zobrazit nadřazenou konfiguraci.
