| Barvy a závorky |
Barvy pro různé typy kót můžete specifikovat v nabídce a volbou Automaticky přidat závorky v části . |
| Šipky |
Jsou-li vybrány kóty, na jejich šipkách se objeví kruhové ovladače. Klepnete-li na ovladač na hrotu šipky (jsou-li zde šipky dvě, na straně nezáleží), šipky se otočí dovnitř nebo ven. |
| Skrýt a zobrazit čáry |
Pokud chcete kótovací čáru nebo vynášecí čáru skrýt, klikněte na ni pravým tlačítkem a vyberte Skrýt kótovací čáru nebo Skrýt vynášecí čáru. Pokud chcete skryté čáry zobrazit, klikněte pravým tlačítkem myši na kótu nebo viditelnou čáru a vyberte Zobrazit kótovací čáry nebo Zobrazit vynášecí čáry.
|
| Zobrazení lineární, jako průměr nebo jako poloměr |
Kótu lze změnit na průměr, poloměr nebo lineární zobrazení. Klikněte na průměr, poloměr nebo lineární kótu a poté v kontextovém panelu nástrojů na Zobrazit jako průměr  , Zobrazit jako poloměr  nebo Zobrazit jako lineární
 . Případně klikněte pravým tlačítkem myši na kótu průměru nebo poloměru nebo na lineární kótu a vyberte Možnosti zobrazení. Vyberte:
 |
 |
|

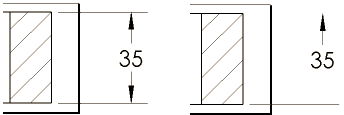

Zobrazit jako průměr. Tento příklad je zobrazen bez druhé šipky. Chcete-li zobrazit obě šipky, klepněte na Použít druhou šipku dokumentu. |
Zobrazit jako poloměr
|
 |
|
Zobrazit jako lineární. Nastaví kótu na lineární styl (jen pro kóty průměru). |
Tyto možnosti lze vybrat pouze při prvním vytvoření kót. Pokud kótu později upravíte, klepněte na ni pravým tlačítkem a vyberte Možnosti zobrazení. Poté vyberte jednu z možností uvedených výše.
|
