Jestliže byly od posledního uložení výkresu změněny kóty v tomto výkresu, budou změněné kóty po otevření výkresu zvýrazněny.
 |

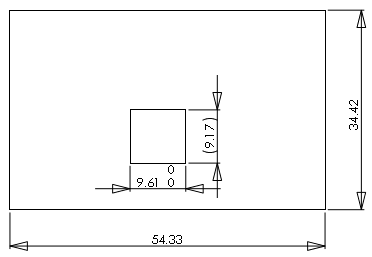

| Před změnami |
 |

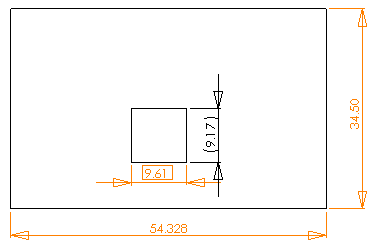

| Po změnách |
Je-li zvýrazňování zapnuto, zvýrazní se ve výkresech tyto změny:
- Změny v modelu, které způsobí změnu číselných hodnot základny
- Importované kóty, u kterých byl v modelu změněn typ tolerance nebo hodnota
- Importované kóty, u kterých došlo ke změně v nastavení Přidat závorky nebo Kontrolní kótování
- Importované kóty, u kterých došlo ke změně v nastavení Text kóty (ve výchozím nastavení <DIM>)
Najedete-li ukazatelem na změněnou kótu, zobrazí se místní popis s předchozí hodnotou kóty.
|
|
|
Změněné kóty
|
|
|
|
Změněná tolerance
|
