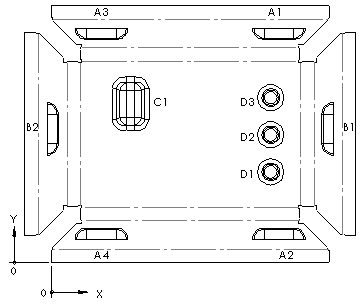

Můžete vložit tabulku prolisů v zobrazení rozvinutého tvaru plechových dílů ve výkrese.

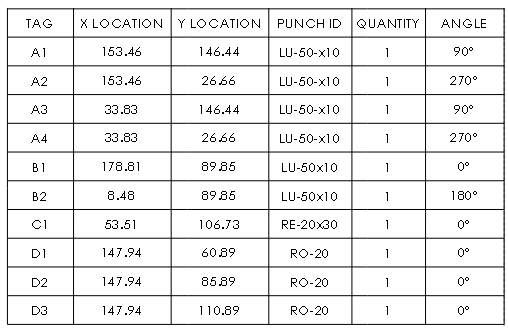

Tabulky prolisů obsahují tvarovací nástroje a prvky knihovny používané v tělech plechových dílů, včetně následujících položek:
|
Značka
|
Popis přidaný ke každému otvoru v plochém vzoru. |
|
Umístění na X
|
Vzdálenost od osy X k bodu vložení nástroje |
|
Umístění na Y
|
Vzdálenost od osy Y k bodu vložení nástroje |
|
ID prolisu
|
Vlastnost tvarovacího nástroje nebo prvek z knihovny použitý v součásti |
|
Množství
|
Počet použití tvarovacího nástroje nebo prvku z knihovny v rozvinutém tvaru |
|
Úhel
|
Úhel mezi osou X a nástrojem |
