Obrázek skici Nabízí následující funkce:
- Vkládání obrázků (.bmp, .gif, .jpg, .jpeg, .tif, .tiff, .wmf, .png,.psd) na skicovací rovinu.
- Jako podklad pro vytváření 2D skici použijte obrázky.
- Převod rastrových dat na vektorová pomocí funkce Automatické trasování.

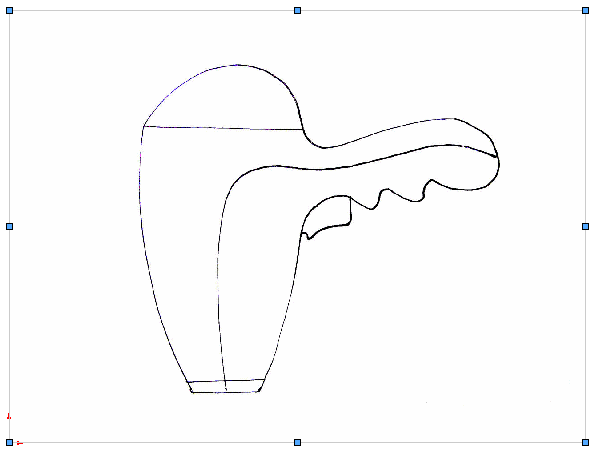

Obrázek skici je vložen se souřadnicemi (0, 0) do počátku skici:
Pokud vložíte obrázek skici souboru .tiff, bude rozlišení omezeno na 4096 x 4096. Soubory, jejichž rozměry překročí tento limit, budou zmenšeny na půl, dokud nebudou jejich rozměry odpovídat limitu. Pokud například vložíte soubor .tiff s rozměry 5000 x 3000, bude zmenšen na 2500 x 1500.
Nastavení Obrázek skici není k dispozici pro skici, které vytvoříte v kontextu sestavy.
Doporučení pro automatické trasování
Autotrace je doplňkový modul, který umožňuje vyznačovat trasy a převádět obrázky ve formátu
.jpegs a
.bitmaps na geometrii skic. Nejlepších výsledků lze dosáhnout na kontrastních obrázcích.
- Zdrojový obrázek by měl mít vysoké rozlišení, minimálně 300 bodů na palec.
- Pérová kresba by měla být nakreslena pérem na papíře s přesnými obrysy a vysokým kontrastem.
- Barvy by měly být ve vybrané oblasti co nejvíce jednotné.
Druhá stránka PropertyManageru Vytvořit obrázek je k dispozici pouze tehdy, je-li funkce Autotrace aktivována jako doplňkový modul. Klikněte na nabídku a vyberte položku Autotrace.
Kompatibilita s automatickým trasováním
- Můžete stále používat formáty obrázku .bmp, .gif nebo .jpg, ale nikoli animované formáty .gif nebo .avi.
- Funkci Autotrace můžete použít v souborech dílů nebo sestav (*..SLDPRT a *..SLDASM), ale nikoli v souborech výkresů (*..SLDDRW).
