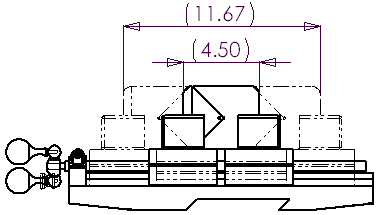

Ve výkresech sestav můžete pomocí možnosti Pohledy alternativních poloh naznačit rozsah pohybu součásti sestavy tím, že jej zobrazíte v různých polohách.
V původním pohledu můžete překrývat jeden či více pohledů s alternativní pozicí v průhledné podobě.
- Mezi hlavním pohledem a pohledem alternativní polohy můžete kótovat.
- Pohled alternativní polohy se přidá do stromu FeatureManager.
- Ve výkresu si můžete vytvořit i více pohledů alternativní polohy.
- Pohled alternativní polohy je k dispozici v pohledech oříznutí a pohledech lokálních řezů, ale ne v pohledech na přerušení nebo řezech.
- Vytvořený pohled s alternativní pozicí lze upravovat na úrovni sestavy a výkresu.
