Funkce hraničního povrchu umožňuje vytvářet povrchy, které jsou tečné nebo nepřetržitě křivé v obou směrech (všechny strany povrchu). Ve většině případů lze docílit výsledek vyšší kvality než nástrojem spojení profilů.
Tento nástroj mohou používat návrháři spotřebních výrobků a ostatní uživatelé, kteří vyžadují vysoce kvalitní povrchy s plynulým zakřivením.
Směr 1 a Směr 2 jsou v daném správci PropertyManager plně zaměnitelné. Stejných výsledků lze docílit bez ohledu na výběr entit pomocí Směru 1 nebo 2.
Příklady hraničních povrchů:
|
|
| Samostatná křivka k bodu v jednom směru
|
Tři křivky ve směrech 1 a 2 |
Chcete-li vytvořit prvek mezního povrchu, klikněte na Hraniční povrch
(panel nástrojů Povrch), nebo vyberte , nastavte možnosti správce PropertyManager a klikněte na
.
- Barvy popisů křivek odpovídají těm, které jsou použity ve správci PropertyManager.
-
Klepnutím na popisy změníte Typ tečnosti.
- Chcete-li změnit barvu plochy během provádění úprav, nastavte ji na stránce Možnosti systému– Barvy v poli Dočasná grafika, stínovaná.

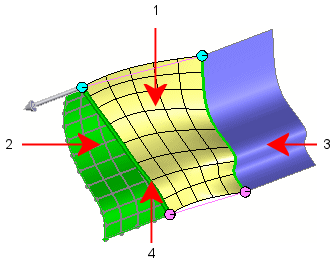

Příklad zarovnání hraničního povrchu
| 1 |
Prvek hraničního povrchu Síť zobrazuje izo parametry daného prvku hraničního povrchu.
|
| 2 |
Počáteční povrch |
| 3 |
Koncový povrch |
| 4 |
Vybraná křivka |
 |
| Zarovnat s následujícím řezem
Zarovná izo parametry hraničního povrchu s izo parametry počátečního a koncového povrchu na základě vzdálenosti.
|
 |
| Zarovnat s kolmým řezem
Zarovná izo parametry hraničního povrchu kolmo k vybrané křivce.
|
 |
| Zarovnat s jinou geometrií
Zarovná izo parametry hraničního povrchu s větším vlivem, který je určen koncovými body vybrané křivky.
|
 |
| Zarovnat s izo parametrem
Zarovná izo parametry hraničního povrchu tak, aby odpovídaly toku izo parametrů počátečního povrchu na vybrané křivce.
|
