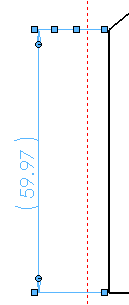

Vybočení vynášecích čar Můžete klepnout pravým tlačítkem myši na vynášecí čáry lineární kóty a vybrat Možnosti zobrazení > Vybočení, chcete-li umístit vybočení v čáře. Kótovací vynášecí čára po zvolení položky Vybočení Kótovací vynášecí čára po přetažení bodu vybočení Pro odstranění vybočení z vybrané kótovací vynášecí čáry klepněte pravým tlačítkem na čáru a zrušte výběr políčka Možnosti zobrazení > Vybočení. Nadřazené témaVynášecí čáry kóty Změna bodu připojení nebo délky vynášecích čar kóty Vytváření sklonu vynášecí čáry kóty Obrácení směru odkazové čáry kóty Příklad: Inteligentní vynášecí čáry Příklad: Terminologie kótovacích čar Připojení vynášecích čar kóty Vytvoření vybočení u kótovacích vynášecích čar Můžete klepnout pravým tlačítkem myši a vybrat Možnosti zobrazení > Vybočení, chcete-li vybočit vybrané vynášecí čáry lineárních kót. Postup vytvoření vybočení v kótovací vynášecí čáře: Klepněte pravým tlačítkem na kótovací vynášecí čáru a vyberte Možnosti zobrazení > Vybočení . Přetáhněte horizontálně nebo vertikálně konkrétní bod na kótovací vynášecí čáře a vytvořte ohyb. Pro odstranění vybočení z vybrané kótovací vynášecí čáry klepněte pravým tlačítkem na čáru a zrušte výběr políčka Možnosti zobrazení > Vybočení. Několikanásobné vybočení pro kóty a popisy Můžete použít více vybočení u stávající kóty a odkazové čáry popisů klepnutím na Lomená odkazová čára ze záložky Odkazové čáry ze správce PropertyManager Kóta. Několikanásobné vybočení můžete přidat tak, že umístíte kótu nebo popis klepnutím na pravé tlačítko a vyberete Vložit bod vybočení. Po vložení bodu vybočení body vybočení přetáhněte, abyste vytvořili vybočení. Lomené odkazové čáry můžete přidat k popisům děr a k těmto typům kót:.Průměr Poloměrová Zkosení
Vybočení vynášecích čar Můžete klepnout pravým tlačítkem myši na vynášecí čáry lineární kóty a vybrat Možnosti zobrazení > Vybočení, chcete-li umístit vybočení v čáře. Kótovací vynášecí čára po zvolení položky Vybočení Kótovací vynášecí čára po přetažení bodu vybočení Pro odstranění vybočení z vybrané kótovací vynášecí čáry klepněte pravým tlačítkem na čáru a zrušte výběr políčka Možnosti zobrazení > Vybočení. Nadřazené témaVynášecí čáry kóty Změna bodu připojení nebo délky vynášecích čar kóty Vytváření sklonu vynášecí čáry kóty Obrácení směru odkazové čáry kóty Příklad: Inteligentní vynášecí čáry Příklad: Terminologie kótovacích čar Připojení vynášecích čar kóty Vytvoření vybočení u kótovacích vynášecích čar Můžete klepnout pravým tlačítkem myši a vybrat Možnosti zobrazení > Vybočení, chcete-li vybočit vybrané vynášecí čáry lineárních kót. Postup vytvoření vybočení v kótovací vynášecí čáře: Klepněte pravým tlačítkem na kótovací vynášecí čáru a vyberte Možnosti zobrazení > Vybočení . Přetáhněte horizontálně nebo vertikálně konkrétní bod na kótovací vynášecí čáře a vytvořte ohyb. Pro odstranění vybočení z vybrané kótovací vynášecí čáry klepněte pravým tlačítkem na čáru a zrušte výběr políčka Možnosti zobrazení > Vybočení. Několikanásobné vybočení pro kóty a popisy Můžete použít více vybočení u stávající kóty a odkazové čáry popisů klepnutím na Lomená odkazová čára ze záložky Odkazové čáry ze správce PropertyManager Kóta. Několikanásobné vybočení můžete přidat tak, že umístíte kótu nebo popis klepnutím na pravé tlačítko a vyberete Vložit bod vybočení. Po vložení bodu vybočení body vybočení přetáhněte, abyste vytvořili vybočení. Lomené odkazové čáry můžete přidat k popisům děr a k těmto typům kót:.Průměr Poloměrová Zkosení
Vytvoření vybočení u kótovacích vynášecích čar Můžete klepnout pravým tlačítkem myši a vybrat Možnosti zobrazení > Vybočení, chcete-li vybočit vybrané vynášecí čáry lineárních kót. Postup vytvoření vybočení v kótovací vynášecí čáře: Klepněte pravým tlačítkem na kótovací vynášecí čáru a vyberte Možnosti zobrazení > Vybočení . Přetáhněte horizontálně nebo vertikálně konkrétní bod na kótovací vynášecí čáře a vytvořte ohyb. Pro odstranění vybočení z vybrané kótovací vynášecí čáry klepněte pravým tlačítkem na čáru a zrušte výběr políčka Možnosti zobrazení > Vybočení.
Několikanásobné vybočení pro kóty a popisy Můžete použít více vybočení u stávající kóty a odkazové čáry popisů klepnutím na Lomená odkazová čára ze záložky Odkazové čáry ze správce PropertyManager Kóta. Několikanásobné vybočení můžete přidat tak, že umístíte kótu nebo popis klepnutím na pravé tlačítko a vyberete Vložit bod vybočení. Po vložení bodu vybočení body vybočení přetáhněte, abyste vytvořili vybočení. Lomené odkazové čáry můžete přidat k popisům děr a k těmto typům kót:.Průměr Poloměrová Zkosení
