Řetězové kóty

Můžete vytvořit řetěz souvisejících kót, které měří od jednoho prvku ke druhému.

Můžete vytvořit řetězové kóty ve výkresech a ve skicách v dílech a sestavách. Řetězové kóty jsou referenční kóty řízené geometrií. Nelze měnit jejich hodnoty, ani používat tyto hodnoty k řízení modelu.

Když vytvoříte řetězovou kótu, první výběr určuje počáteční hranu řetězu. Následné výběry se měří od jednoho výběru ke druhému. Můžete vybrat položky, jako jsou hrany, vrcholy, kružnice a středové body.

Postup vytvoření řetězových kót

Postup vytvoření řetězových kót:

  1. Klikněte na Řetězová kóta (panel nástrojů Kóty/vztahy) nebo vyberte Nástroje > Kóty > Řetězová kóta.

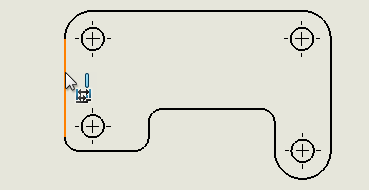

  2. Vyberte počáteční hranu.

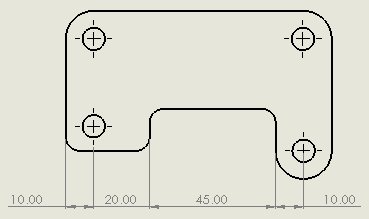

  3. Klikněte na prvky, které chcete přidat do skupiny řetězových kót.


Přidání kót k existujícím řetězovým kótám

Postup ručního přidání kót do skupiny řetězových kót:

  • Klikněte pravým tlačítkem na některou kótu ve skupině a pak klikněte na Přidat celkové.

Chcete-li přidat více kót do sady řetězových kót:

  • Klikněte pravým tlačítkem na některou kótu v sadě a pak klikněte na Přidat k řetězu a vyberte ostatní položky pro přidání do řetězu.
Můžete odstranit kótu ze sady řetězových kót. Okolní kóty se automaticky přizpůsobí, aby se zabránilo vzniku mezer v řetězu.

Postup automatizace běžných operací řetězové kóty:

  1. Klikněte na Nástroje > Možnosti > Vlastnosti dokumentu > Kóty > Lineární.
  2. Pod položkou Řetězová kóta vyberte možnosti:
    Volba Popis
    Přidat celkovou kótu do řetězové kóty Automaticky přidá celkovou kótu při vytváření skupiny řetězových kót.
    Přidat poslední referenční kótu (Dostupné, pokud je vybrána možnost Přidat celkovou kótu do řetězové kóty.) Automaticky přidá konečnou referenční kótu při vytváření skupiny řetězových kót.

Převod mezi kótou Od základny a Řetězovou kótou

Kóty Od základny můžete převádět na Řetězové kóty a obráceně.

Postup převedení řetězové kóty na kótu od základny:

  • Klikněte pravým tlačítkem na některou kótu ve skupině a pak klikněte na Převést na kótu od základny.

Postup převedení kót základny na řetězovou kótu:

  • Klikněte pravým tlačítkem na některou kótu ve skupině a pak klikněte na Převést na řetěz.

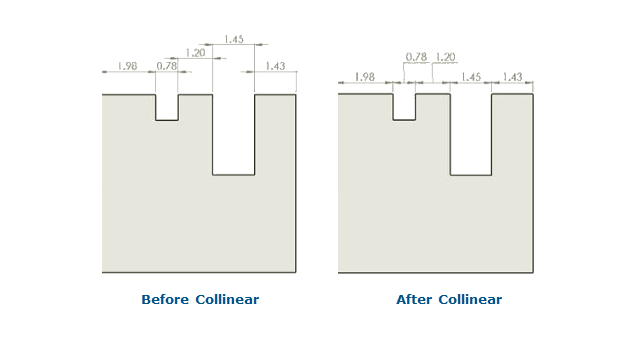

Zachování kolinearity řetězových kót

Software umožňuje zajistit, aby řetězové kóty zůstaly kolineární i v omezeném prostoru.

Jestliže se text kóty a šipky překrývají, můžete nastavit nejlepší možné přizpůsobení.

Chcete-li zachovat kolinearitu řetězových kót, když se překrývají texty, postupujte takto:
  1. Klikněte na Nástroje > Možnosti > Vlastnosti dokumentu > Kóty > Lineární.
  2. V části Souřadnicové kóty vyberte možnost Při omezeném prostoru text automaticky odsunout.
    U kót ISO a ANSI je tato možnost vybrána jako výchozí nastavení.
Chcete-li zachovat kolinearitu řetězových kót, když se překrývají šipky, postupujte takto:
  1. Klikněte na Nástroje > Možnosti > Vlastnosti dokumentu > Kóty > Lineární.
  2. V části Souřadnicové kóty vyberte možnost Když se šipky překrývají, nahradit zakončení šipky automaticky pomocí: a vyberte možnost.
    • Body. Nahradí šipky body .
    • Šikmé tahy Nahradí šipky šikmými tahy .
      U kót ISO je tato možnost vybrána jako výchozí nastavení.
