Magnetické vazby

Pomocí magnetických vazeb můžete umisťovat prostředky vytvořené pomocí nástroje Publikování prostředků.

Pomocí nástroje Publikování prostředků můžete definovat body spojení a povrchovou rovinu. Když vložíte a přesunete prostředek do blízkosti jiného prostředku, můžete ho pomocí magnetických vazeb přichytit do pozice relativní k ostatním prostředkům. Magnetickou vazbu uzamknete kliknutím na ikonu Zamknout vazbu vedle kurzoru.

Magnetické vazby aktivujete kliknutím na Nástroje > Magnetická vazba zapnuta/vypnuta .

Procházení jednotlivými spojovacími body

Při vkládání součásti s magnetickou vazbou můžete pomocí klávesových zkratek postupně procházet spojovací body. Levou hranatou závorkou [ můžete procházet spojovací body na pohyblivé součásti. Pravou hranatou závorkou ] můžete procházet spojovací body na statické součásti.

Chcete-li procházet spojovací body pomocí klávesových zkratek, postupujte takto:

Vyberte součást, kterou chcete použít v magnetické vazbě. Máte-li součást vybranou, můžete pomocí kláves [ nebo ] procházet spojovací body.

Klávesové zkratky si můžete přizpůsobit takto:

  1. Otevřete sestavu a klikněte na nabídku Nástroje > Přizpůsobit > Klávesnice.
  2. V poli Kategorie vyberte možnost Ostatní.
  3. V části Příkaz vyberte možnost Procházet spojovací body (pohyblivá součást) nebo Procházet spojovací body (statická součást); tím klávesovou zkratku změníte.

Příklad – Magnetické vazby

V tomto příkladu použijete magnetické vazby k propojení dvou železničních kolejnic na povrchové rovině v sestavě.

Kroky v tomto příkladu:
  • Vytvoření povrchové roviny (podlahy).
  • Přidání bodu spojení k první (rovné) kolejnici.
  • Přidání bodu spojení ke druhé (zakřivené) kolejnici.
  • Vložení kolejnic do sestavy a použití magnetických vazeb k jejich připojení.
  1. Vytvoření povrchové roviny: zatímco máte v grafické ploše otevřenou sestavu povrchové roviny, klikněte na Vložit > Referenční geometrie > Povrchová rovina.

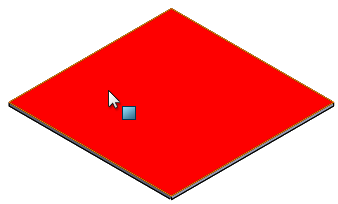

  2. V grafické ploše klikněte na nejvyšší plochu Povrchové roviny.

  3. Klikněte na .
  4. Přidání bodu spojení k první kolejnici: zatímco máte v grafické ploše otevřenou rovnou kolejnici, klikněte na Nástroje > Publikování prostředků.
  5. V grafické ploše vyberte plochu zobrazenou pro Povrchovou rovinu.

  6. Vyberte hranu zobrazenou pro Bod připojení v části Body spojení.

    Když vyberete lineární hranu, vybere se středový bod.
  7. Vyberte zobrazenou plochu pro Směr připojení.

  8. Klikněte na Přidat spojku.

  9. Klikněte na .
    Strom FeatureManager se aktualizuje a bude nově obsahovat položku Publikované odkazy s položkami Povrchová rovina a Spojka1.
  10. Přidání bodu spojení k druhé kolejnici: zatímco máte v grafické ploše otevřenou zakřivenou kolejnici, klikněte na Nástroje > Publikování prostředků.

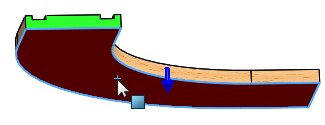

  11. V grafické ploše vyberte plochu zobrazenou pro Povrchovou rovinu.

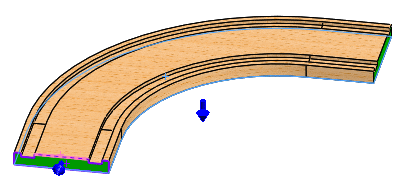

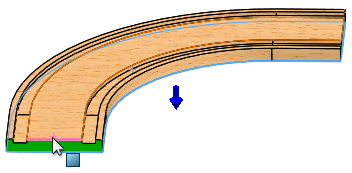

  12. Vyberte hranu zobrazenou pro Bod připojení v části Body spojení.

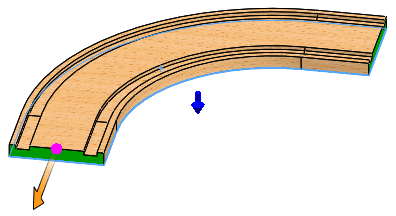

  13. Vyberte zobrazenou plochu pro Směr připojení.

  14. Klikněte na Přidat spojku.

  15. Klikněte na .
    Strom FeatureManager se aktualizuje a bude nově obsahovat položku Publikované odkazy s položkami Povrchová rovina a Spojka1.
  16. Vložení prostředků do sestavy: zatímco máte v grafické ploše otevřenou sestavu povrchové roviny, klikněte na Vložit součásti (panel nástrojů Sestava) nebo Vložit > Součást > Existující díl/sestava.

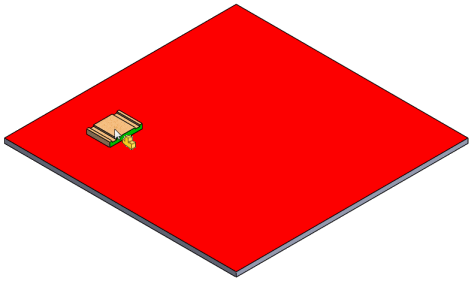

  17. Ve správci PropertyManager v části Otevřené dokumenty vyberte rovnou kolejnici a podle obrázku přetáhněte ukazatel s připojenou kolejnicí do grafické plochy.

  18. Kliknutím umístíte kolejnici na povrchovou rovinu (podlahu).
    Kolejnice vytvoří vazbu s podlahou, protože jsou zahrnuty vazby podlahy.

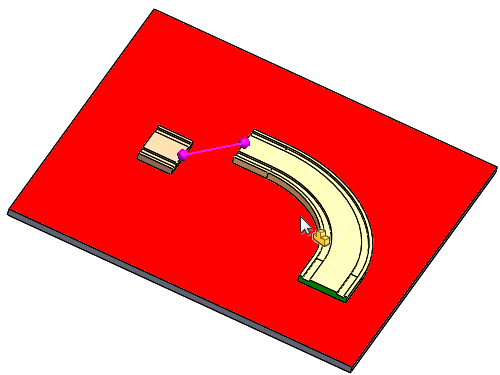

  19. Ve správci PropertyManager v části Otevřené dokumenty vyberte zakřivenou kolejnici a podle obrázku přetáhněte ukazatel s připojenou kolejnicí do grafické plochy, ale neuvolňujte. Jak přetáhnete zakřivenou kolejnici do blízkosti rovné kolejnice, můžete si všimnout, že se zobrazí čára přichycení magnetické vazby při přesunutí zakřivené kolejnice blíž.

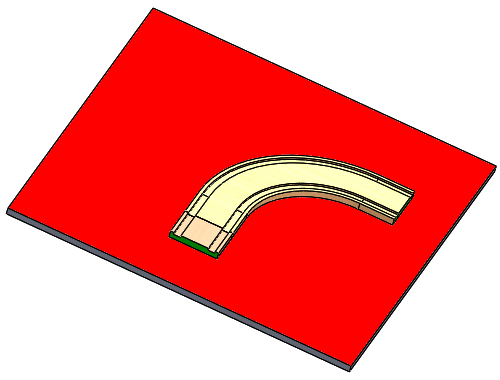

  20. Kliknutím uvolněte zakřivenou kolejnici, aby se přichytila k rovné kolejnici.
