V následujících prvcích můžete odkazovat na všechny části souřadných systémů, jako jsou roviny, osy a počátek. Můžete například skicovat na rovině XY souřadného systému nebo použít osu Z souřadného systému jako osu pro prvek otočení.
V dílu nebo sestavě klikněte na
a vytvořte souřadný systém. Umístěte ukazatel myši nad rovinu, osu nebo počátek, abyste zvýraznili každou entitu. Tato funkce je užitečná pro akce, jako jsou skicování, vazby a další. V následující tabulce jsou uvedeny další příklady položek, které můžete použít k odkazování na souřadné systémy.
| Položka |
Popis |
| 3D skici |
Vytvořte vazby skici mezi entitami 3D skici a osami, rovinami a počátkem souřadného systému. |
| Kóty 2D skici |
Vytvořte kóty 2D skici, které odkazují na osy, roviny a počátek souřadného systému. |
- Zrcadlit
 prvky a těla
- Zrcadlit součásti
|
Vyberte rovinu souřadného systému jako rovinu zrcadlení. |
Referenční Rovina  |
Vyberte osu souřadného systému a vytvořte tak novou rovinu kolmou na tuto osu. Umístění roviny určete vrcholem nebo bodem modelu. |

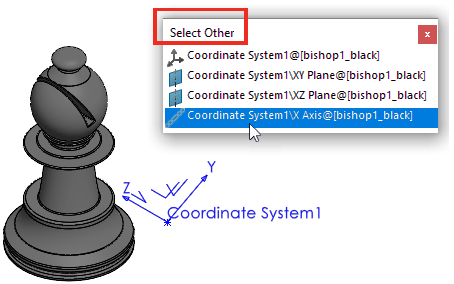

Vybrat jiný  |
Vyberte osy, roviny a počátek souřadného systému.
|
Chcete-li zobrazit tuto funkci, zobrazte souřadné systémy. Klikněte na tlačítko .
Chcete-li vybrat souřadný systém namísto počátku nebo jednotlivých rovin nebo os, v grafické ploše pomocí kláves Alt + vyberte souřadný systém.
