Drobečková navigace výběru je kontextově založený pohled pro aktuální výběr. Zobrazuje související prvky ve stromu hierarchie pro díly a sestavy.
Můžete vybrat nějakou položku v grafické ploše a pak tento výběr upřesnit za pomoci kontextově založené reprezentace této položky prostřednictvím drobečkové navigace. Když například vyberete v sestavě plochu, uvidíte všechny vazby součásti, ke které tato plocha náleží.
Pomocí drobečkové navigace získáte přístup k hierarchickému řetězci entit od vybrané položky až k sestavě nebo dílu nejvyšší úrovně. Drobečková navigace poskytuje přístup ke společným výběrům, které jsou blízko entit drobečkové navigace, jako použitá skica prvku nebo vazby součásti.
V případě vazeb v sestavě zobrazuje drobečková navigace informace pro:
- Vazby, které se použijí na vybrané díly nebo podsestavy.
- Chyby nebo problémy vazeb.
 |
 |

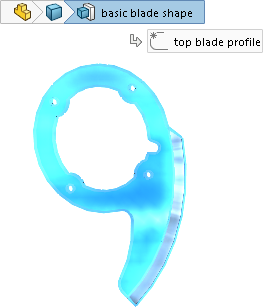

| Drobečková navigace v dílu |

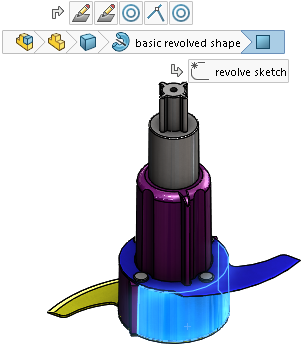

Drobečková navigace v sestavě |
Drobečková navigace poskytuje přístup k nástrojům, které používáte ve stromu správce FeatureManager. Strom správce FeatureManager můžete skrýt a stále pracovat s položkami v grafické ploše. Drobečková navigace zobrazuje stav potlačení entit.
Drobečková navigace je ve výchozím nastavení povolena a objeví se v levém horním rohu grafické plochy, když vyberete:
- Entitu v grafické ploše.
- Uzel ve stromu FeatureManager.
Drobečková navigace se neobjeví, když otevřete PropertyManager, když v grafické ploše vyberete popis nebo kótu, nebo když vyberete více entit.
| Odstranění drobečkové navigace:
|
Klikněte v otevřené oblasti grafické plochy nebo stiskněte klávesu Esc. |
| Postup pro vypnutí drobečkové navigace:
|
Klikněte postupně na a zrušte výběr možnosti Zobrazit drobečkovou navigaci při výběru. |
| Zobrazení drobečkové navigace v poloprůhledném stavu u ukazatele:
|
Klikněte na a vyberte Zobrazit drobečkovou navigaci u ukazatele. |
|
Postup pro zobrazení panelu nástrojů, který obsahuje nástroje související s výběrem:
|
Klikněte v drobečkové navigaci na položku. |
|
Kontextový panel nástrojů a místní nabídku zobrazíte následovně:
|
Klikněte pravým tlačítkem na položku. |
|

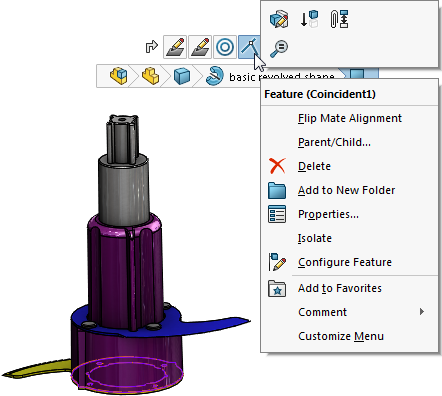

Kontextový panel nástrojů a místní nabídku pro vazby součásti zobrazíte následovně:
|
Klikněte pravým tlačítkem na drobečkovou navigaci vazby. Když vyberete vazbu, objeví se její název v popisu nástroje a tato vazba se v grafické ploše zvýrazní.
Tím získáte stejné informace, jako kdybyste klikli pravým tlačítkem na součást ve stromu FeatureManager a pak na možnost Zobrazit vazby, aby se otevřelo okno Zobrazit vazby.  |
|
Postup pro zobrazení popisu nástroje a zvýraznění odpovídajícího prvku v grafické ploše:
|
Ukažte myší na drobečkovou navigaci. |
Při používání drobečkové navigace pro přístup k referenčním rovinám dílu můžete:
- Řídit viditelnost referenční roviny.
- Předvybrat referenční roviny a použít je jako skici roviny, v prvku nebo k vytvoření vazby sestavy.
Přesun drobečkové navigace výběru k ukazateli
Pokud chcete přesunout drobečkovou navigaci do umístění ukazatele, stiskněte D.
Když upravujete skicu nebo otevřete PropertyManager, po změně hodnoty klikněte v grafické ploše a pak stiskněte D, aby se potvrzovací roh přesunul k ukazateli.
Klávesa D je přiřazena jako klávesová zkratka pro přesunutí potvrzovacího rohu nebo drobečkové navigace výběru k ukazateli, pokud jste nedefinovali klávesu D jako zkratku pro jinou akci SOLIDWORKS.
Postup pro přiřazení jiné klávesy pro přemístění ovládacích prvků:
- Klepněte na .
- V dialogovém okně Vlastní na záložce Klávesnice v poli Vyhledat zadejte Přesun drobečkové navigace výběru, potvrzovací roh.
- Ve sloupci Zkratka(y) pro nástroj zadejte nepoužitou klávesu nebo kombinaci kláves.
- Klepněte na tlačítko OK.
