Můžete konfigurovat materiály pro díly a těla vícetělových dílů.
Ruční metoda
V okně Materiál klepněte při zadávání materiálu na možnost Konfigurace a vyberte možnost Tato konfigurace, Všechny konfigurace nebo Upřesnit konfigurace. V opačném případě je materiál použit pro všechny konfigurace.
Materiál dílu lze také konfigurovat v dialogu Změnit konfigurace.
Konfigurační tabulka
Materiály můžete konfigurovat pomocí konfiguračních tabulek. Záhlaví sloupce používá tuto syntaxi:
| Pro díl: |
$LIBRARY:MATERIAL@název_dílu
|
| Pro tělo ve vícetělovém dílu: |
$LIBRARY:MATERIAL@název_těla@název_dílu
|
$LIBRARY je název knihovny uvedené v horní úrovni stromu v dialogovém okně Materiál. Příklady: Materiály SOLIDWORKS, SOLIDWORKS DIN materiály, Vlastní materiály.
MATERIAL je název materiálu definovaný v dialogovém okně Materiál. Příklady: Obyčejná uhlíková ocel, AISI 304, Slitina 1060.
Záhlaví sloupce nerozlišuje velká a malá písmena.
Materiál lze zadat několika způsoby:
- Ručně zadejte potřebné informace.
- Klepněte do buňky a proveďte výběr v rozevíracím seznamu oblíbených materiálů.
Ponecháte-li buňku prázdnou, zdědí aktuální materiál z doby, kdy byla konfigurace vytvořena.

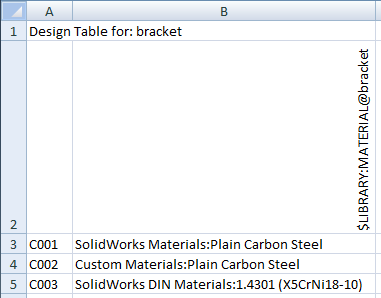

Příklad:
