Vytvoření vyseknutí rohu

Nástroj Vyseknutí rohu odebere nebo přidá materiál z hrany nebo plochy rozloženého plechového dílu.

Postup vytvoření vyseknutí rohu:

  1. Vytvořte plechový díl.
  2. Klepněte na nástrojVyseknutý roh Tool_Corner_Trim_Sheet_Metal.gif (panel nástrojů pro plechové díly) nebo na Vložit > Plechové díly > Vyseknutý roh.
  3. Ve správci PropertyManager Vyseknutí rohu pod položkou Možnosti odlehčení zadejte následující možnosti:
    1. Vyberte hrany pro Rohové hrany .
    2. Klepněte na Vybrat všechny rohy.
    3. Vyberte hodnotu pro Typ odlehčení.
    4. Vyberte nebo odstraňte výběr možnosti Na čarách ohybu.
    5. Zadejte hodnotu pro Poloměr nebo Délku strany.
    6. Výběrem položky Poměr k tloušťce nastavte hodnotu.
    7. Vyberte Tečně k ohybu.
    8. Výběrem Přidat zaoblení nastavte hodnotu pro Poloměr PM_Radius.gif.
  4. Klepněte na .

Přidání nebo odebrání materiálů v rozloženém dílu

Chcete-li přidat či odebrat materiál rozloženého dílu:

  1. Ve správci PropertyManager Vyseknutí rohu pod položkou Možnosti sražení rohu zadejte následující možnosti:
    1. Vyberte Hrany rohu a/nebo plochy lemu PM_parameters.gif.
    2. Klepněte na Vybrat všechny rohy.
      Vybrat všechny rohy je k dispozici pouze v rozloženém stavu.

    3. Vyberte či smažte volbu Jen vnitřní rohy.
    4. Vyberte Typ sražení: Zkosení PM_shm_Chamfer.gif nebo Zaoblení PM_shm_Fillet.gif.
    5. Zadejte hodnotu pro parametr Vzdálenost (Zkosení) nebo Poloměr PM_Radius.gif (Zaoblení).
  2. Klepněte na tlačítko PM_OK.gif.

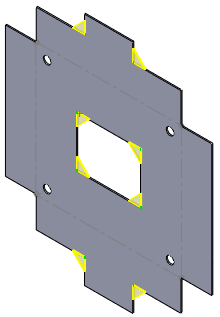

    1. Vnější roh: vyjmout materiál

    2. Vnitřní roh: přidat materiál
