Rozložení ohybů v plechovém dílu

Ohyby v plechovém dílu můžete rozložit různými způsoby:

  • Chcete-li rozložit celý díl a máte-li k dispozici prvek Ploché-Pole1, uvolněte Ploché-Pole1 nebo klepněte na Rozložit Tool_Flatten_Sheet_Metal.gif na panelu nástrojů Plechové díly.
    Když zrušíte potlačení prvku Ploché-Pole1, objeví se čáry ohybu. Chcete-li čáry ohybu skrýt, rozbalte si Ploché-Pole1, klepněte pravým tlačítkem na Čáry-Ohybu a vyberte Skrýt.
    Když si tímto způsobem rozložíte celý díl, použijí se na čistý rozložený plechový díl různé způsoby zpracování rohu.
  • Chcete-li rozložit celý díl a máte-li k dispozici prvek Zpracovat-Ohyby1, potlačte Zpracovat-Ohyby1 nebo klepněte na Rozložit Tool_Flatten_Sheet_Metal.gif na panelu nástrojů Plechové díly.
  • Chcete-li rozložit jeden nebo více samostatných ohybů, přidejte prvek Narovnat Tool_Unfold_Sheet_Metal.gif.
    Pro větší rychlost systému narovnávejte jen ty ohyby, které potřebujete pro prováděný úkol. Když například vytváříte řez napříč ohybem, narovnejte jen tento ohyb.

Používání zpracování rohů

Když rozložíte plechový díl tak, že zrušíte potlačení jeho prvku Rozvinutý tvar, automaticky se použije funkce zpracování rohu a vytvoří se čistý rozložený plechový díl. Zpracování rohu se použije tak, aby byl plochý vzor připraven pro výrobu.

Zpracování rohu se aplikuje pouze v rozloženém stavu. Proto se geometrie rozvinutého tvaru liší od geometrie nerozvinutého tvaru. Pokud ve stromu FeatureManager uvolníte Rozvinutý tvar, geometrie je jiná, než když použijete nástroj Narovnat pro narovnání ohybů plechového dílu.

Původní model

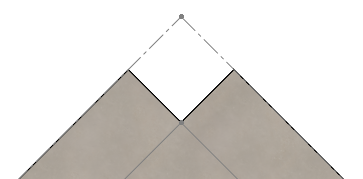

Rozložený model bez zpracování rohů Rozložený model se zpracováním rohů

Postup vypnutí zpracování rohů:

  1. Ve stromu FeatureManager klepněte pravým tlačítkem na prvek Rozvinutý tvar1 a vyberte možnost Upravit prvek.
  2. V okně PropertyManager zrušte zaškrtnutí políčka Zpracování rohu.
