Přesunování součástí Inteligentní vazby můžete vkládat při přesouvání součásti. Nemůžete přesouvat součást, která má pevnou polohu nebo která je plně určena. Součástí můžete pohybovat jen v rozsahu stupňů volnosti daných jejími vazebními vztahy. Když je podsestava v režimu úprav, nelze přesunout součást v podsestavě. Nadřazené témaPřesouvání a otáčení součástí Otáčení součástí Dočasné upevnění nebo seskupení součástí Detekce kolizí Kontaktní přenos Video: Příklad funkce Kontaktní přenos pro dopravník Dynamická vůle Okno Potvrdit přesun Přidávání Inteligentních vazeb ze správce PropertyManager Přesunout součást Přesunutí součásti přetažením Přesun součásti přetažením: Přetáhněte součást v grafické ploše. Součást se přesune v rámci svých stupňů volnosti. Abyste tomuto chování předešli, zrušte výběr možnosti Přesunout součásti přetažením v nabídce Nástroje > Možnosti > Možnosti systému > Sestavy. Přesunutí součásti pomocí triády Přesun součásti s osovým křížem: Vyberte součást. Přetáhněte objekty osového kříže: Přetažení ramene přetahuje součást podél osy ramene. Přetažení kruhu přetahuje součást podél roviny kruhu. Chcete-li zadat určité souřadnice nebo vzdálenosti, klikněte pravým tlačítkem na středovou kouli a zvolte z následujících: Volba Popis Zobrazit pole překladu XYZ Přesune součást na konkrétní souřadnici XYZ. Zobrazit pole překladu delty XYZ Přesune součást o určitou vzdálenost. Klepnutím kdekoliv na grafické ploše vypněte zobrazení osového kříže. Návod na posunutí nebo změnu orientace triády: Přetažením středové koule volně přetahujete triádu. AltAlt + přetažením středové koule na hranu nebo plochu, změníte orientaci triády podle orientace hrany nebo plochy. Zarovnat s,Zarovnat s,Zarovnat s počátkem dílu, nebo Zarovnat s počátkem sestavy. Přesunutí součásti pomocí správce PropertyManager Přesun součástí s pomocí správce PropertyManager: Klepněte na ikonu Přesunout součást (panel nástrojů Sestava) nebo na nabídku Nástroje > Součást > Přesunout. Zobrazí se PropertyManager Přesunout součást a ukazatel se změní na . Vyberte jednu nebo více součástí v grafické ploše. Vyberte položku ze seznamu Přesunout ; nyní můžete součásti přesunout jedním z následujících způsobů: Volba Popis Volné přetažení Vyberte součást a táhněte ji libovolným směrem. Podél sestavy XYZ Vyberte součást a táhněte ji ve směru osy X, Y nebo Z sestavy. V grafické ploše se objeví souřadný systém, který vám pomůže se zorientovat. Pro výběr osy, v jejímž směru chcete součást táhnout, klepněte před vlastním tažením vedle této osy. Podél entity Vyberte entitu a poté součást, která se má podél této entity přetáhnout. Je-li touto entitou přímka, hrana nebo osa, přesouvaná součást má jeden stupeň volnosti. Je-li touto entitou rovina nebo rovinná plocha, přesouvaná součást má dva stupně volnosti. Deltou XYZ Zadejte do správce PropertyManager hodnotu X, Y nebo Z a klepněte na Použít. Součást se posune o vzdálenost, kterou určíte. Do polohy XYZ Vyberte bod součásti, zadejte do správce PropertyManager hodnotu X, Y nebo Z a klepněte na Použít. Součást se posune na souřadnici kterou určíte. Vyberete-li jiný prvek než vrchol nebo bod, počátek součásti se umístí na souřadnici, kterou určíte. Je-li aktivní nástroj Přesunout součást, můžete vybírat a přesouvat součást nebo skupinu součástí postupně. V položce Upřesňující nastavení vyberte Tuto konfiguraci. Pohyb součástí se použije jen pro aktivní konfiguraci. Po dokončení klepněte na nebo znovu na Přesunout součást .
Přesunování součástí Inteligentní vazby můžete vkládat při přesouvání součásti. Nemůžete přesouvat součást, která má pevnou polohu nebo která je plně určena. Součástí můžete pohybovat jen v rozsahu stupňů volnosti daných jejími vazebními vztahy. Když je podsestava v režimu úprav, nelze přesunout součást v podsestavě. Nadřazené témaPřesouvání a otáčení součástí Otáčení součástí Dočasné upevnění nebo seskupení součástí Detekce kolizí Kontaktní přenos Video: Příklad funkce Kontaktní přenos pro dopravník Dynamická vůle Okno Potvrdit přesun Přidávání Inteligentních vazeb ze správce PropertyManager Přesunout součást Přesunutí součásti přetažením Přesun součásti přetažením: Přetáhněte součást v grafické ploše. Součást se přesune v rámci svých stupňů volnosti. Abyste tomuto chování předešli, zrušte výběr možnosti Přesunout součásti přetažením v nabídce Nástroje > Možnosti > Možnosti systému > Sestavy. Přesunutí součásti pomocí triády Přesun součásti s osovým křížem: Vyberte součást. Přetáhněte objekty osového kříže: Přetažení ramene přetahuje součást podél osy ramene. Přetažení kruhu přetahuje součást podél roviny kruhu. Chcete-li zadat určité souřadnice nebo vzdálenosti, klikněte pravým tlačítkem na středovou kouli a zvolte z následujících: Volba Popis Zobrazit pole překladu XYZ Přesune součást na konkrétní souřadnici XYZ. Zobrazit pole překladu delty XYZ Přesune součást o určitou vzdálenost. Klepnutím kdekoliv na grafické ploše vypněte zobrazení osového kříže. Návod na posunutí nebo změnu orientace triády: Přetažením středové koule volně přetahujete triádu. AltAlt + přetažením středové koule na hranu nebo plochu, změníte orientaci triády podle orientace hrany nebo plochy. Zarovnat s,Zarovnat s,Zarovnat s počátkem dílu, nebo Zarovnat s počátkem sestavy. Přesunutí součásti pomocí správce PropertyManager Přesun součástí s pomocí správce PropertyManager: Klepněte na ikonu Přesunout součást (panel nástrojů Sestava) nebo na nabídku Nástroje > Součást > Přesunout. Zobrazí se PropertyManager Přesunout součást a ukazatel se změní na . Vyberte jednu nebo více součástí v grafické ploše. Vyberte položku ze seznamu Přesunout ; nyní můžete součásti přesunout jedním z následujících způsobů: Volba Popis Volné přetažení Vyberte součást a táhněte ji libovolným směrem. Podél sestavy XYZ Vyberte součást a táhněte ji ve směru osy X, Y nebo Z sestavy. V grafické ploše se objeví souřadný systém, který vám pomůže se zorientovat. Pro výběr osy, v jejímž směru chcete součást táhnout, klepněte před vlastním tažením vedle této osy. Podél entity Vyberte entitu a poté součást, která se má podél této entity přetáhnout. Je-li touto entitou přímka, hrana nebo osa, přesouvaná součást má jeden stupeň volnosti. Je-li touto entitou rovina nebo rovinná plocha, přesouvaná součást má dva stupně volnosti. Deltou XYZ Zadejte do správce PropertyManager hodnotu X, Y nebo Z a klepněte na Použít. Součást se posune o vzdálenost, kterou určíte. Do polohy XYZ Vyberte bod součásti, zadejte do správce PropertyManager hodnotu X, Y nebo Z a klepněte na Použít. Součást se posune na souřadnici kterou určíte. Vyberete-li jiný prvek než vrchol nebo bod, počátek součásti se umístí na souřadnici, kterou určíte. Je-li aktivní nástroj Přesunout součást, můžete vybírat a přesouvat součást nebo skupinu součástí postupně. V položce Upřesňující nastavení vyberte Tuto konfiguraci. Pohyb součástí se použije jen pro aktivní konfiguraci. Po dokončení klepněte na nebo znovu na Přesunout součást .
Přesunutí součásti přetažením Přesun součásti přetažením: Přetáhněte součást v grafické ploše. Součást se přesune v rámci svých stupňů volnosti. Abyste tomuto chování předešli, zrušte výběr možnosti Přesunout součásti přetažením v nabídce Nástroje > Možnosti > Možnosti systému > Sestavy.

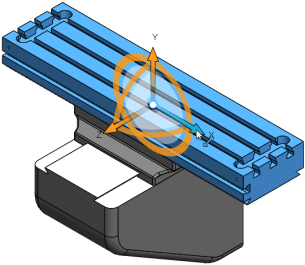

Přesunutí součásti pomocí triády Přesun součásti s osovým křížem: Vyberte součást. Přetáhněte objekty osového kříže: Přetažení ramene přetahuje součást podél osy ramene. Přetažení kruhu přetahuje součást podél roviny kruhu. Chcete-li zadat určité souřadnice nebo vzdálenosti, klikněte pravým tlačítkem na středovou kouli a zvolte z následujících: Volba Popis Zobrazit pole překladu XYZ Přesune součást na konkrétní souřadnici XYZ. Zobrazit pole překladu delty XYZ Přesune součást o určitou vzdálenost. Klepnutím kdekoliv na grafické ploše vypněte zobrazení osového kříže. Návod na posunutí nebo změnu orientace triády: Přetažením středové koule volně přetahujete triádu. AltAlt + přetažením středové koule na hranu nebo plochu, změníte orientaci triády podle orientace hrany nebo plochy. Zarovnat s,Zarovnat s,Zarovnat s počátkem dílu, nebo Zarovnat s počátkem sestavy.
Přesunutí součásti pomocí správce PropertyManager Přesun součástí s pomocí správce PropertyManager: Klepněte na ikonu Přesunout součást (panel nástrojů Sestava) nebo na nabídku Nástroje > Součást > Přesunout. Zobrazí se PropertyManager Přesunout součást a ukazatel se změní na . Vyberte jednu nebo více součástí v grafické ploše. Vyberte položku ze seznamu Přesunout ; nyní můžete součásti přesunout jedním z následujících způsobů: Volba Popis Volné přetažení Vyberte součást a táhněte ji libovolným směrem. Podél sestavy XYZ Vyberte součást a táhněte ji ve směru osy X, Y nebo Z sestavy. V grafické ploše se objeví souřadný systém, který vám pomůže se zorientovat. Pro výběr osy, v jejímž směru chcete součást táhnout, klepněte před vlastním tažením vedle této osy. Podél entity Vyberte entitu a poté součást, která se má podél této entity přetáhnout. Je-li touto entitou přímka, hrana nebo osa, přesouvaná součást má jeden stupeň volnosti. Je-li touto entitou rovina nebo rovinná plocha, přesouvaná součást má dva stupně volnosti. Deltou XYZ Zadejte do správce PropertyManager hodnotu X, Y nebo Z a klepněte na Použít. Součást se posune o vzdálenost, kterou určíte. Do polohy XYZ Vyberte bod součásti, zadejte do správce PropertyManager hodnotu X, Y nebo Z a klepněte na Použít. Součást se posune na souřadnici kterou určíte. Vyberete-li jiný prvek než vrchol nebo bod, počátek součásti se umístí na souřadnici, kterou určíte. Je-li aktivní nástroj Přesunout součást, můžete vybírat a přesouvat součást nebo skupinu součástí postupně. V položce Upřesňující nastavení vyberte Tuto konfiguraci. Pohyb součástí se použije jen pro aktivní konfiguraci. Po dokončení klepněte na nebo znovu na Přesunout součást .
