Přidání šrafování nebo vyplnění oblasti

Ve výkresech můžete přidávat, upravovat a odstraňovat vzory šrafování oblasti nebo výplně v rámci ohraničení, které nejsou šrafována automaticky.

Jak přidat šrafování nebo vyplnění oblasti:

  1. V dokumentu výkresu vyberte plochu modelu nebo část uzavřeného profilu skici nebo oblast ohraničenou kombinací hran modelu a entit skici. Můžete provést několik výběrů.

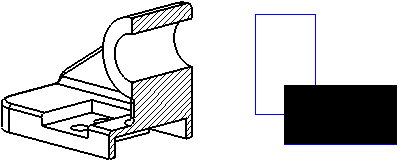

    Několik ploch a uzavřený profil skici jako Ohraničení
    Hrany modelu a entity skici jako Oblast
  2. Klikněte na možnost Šrafování/vyplnění oblasti (panel nástrojů popisů) nebo na položku nabídky Vložit > Popisy > Šrafování/vyplnění oblasti .
    Na Šrafování/vyplnění oblasti můžete klepnout před nebo po kroku 1.
  3. Zadejte možnosti ve správci PropertyManager Vlastnosti šrafování/vyplnění oblasti.
  4. Klepněte na .
    Ve vybrané oblasti se objeví šrafování nebo vyplnění.



    Když změníte tvar a velikost načrtnutého profilu, oblast se obnoví a upravený profil se vyplní.

Úprava šrafování nebo vyplnění oblasti

  1. Klepněte na vyplněnou nebo šrafovanou oblast v grafické ploše.
  2. Zadejte možnosti ve správci PropertyManager Šrafování/vyplnění oblasti a klepněte na možnost PM_OK.gif.

Odstranění šrafování nebo vyplnění oblasti

V grafické ploše proveďte jeden z následujících úkonů:
  • Pravým tlačítkem klikněte na šrafování nebo vyplnění oblasti a pak klikněte na možnost Odstranit.
  • Klikněte na šrafování nebo vyplnění oblasti a pak stiskněte klávesu Delete.
Načrtnuté profily se při vymazání šrafování nebo vyplnění oblasti neodstraní.
