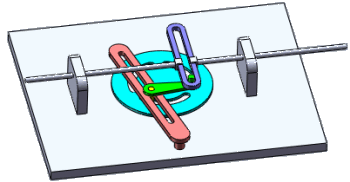

Můžete vytvářet vazby šroubů s rovnými nebo zahnutými drážkami nebo vazby drážka – drážka. Můžete vybrat osu, válcovou plochu nebo drážku pro vytvoření vazeb drážky.
Postup vytvoření vazby drážky:
- Klikněte na ikonu Vazba
(panel nástrojů pro sestavy) nebo na .
- Ve správci PropertyManager na záložce Mechanický vyberte položku Drážka
.
- U položky Výběr vazby vyberte plochu drážky a prvek, se kterým se má vytvořit vazba:
- Plocha další přímé nebo úhlové drážky
- Osa
- Válcová plocha
Je možné vybrat překrývající se prvky.
- Vyberte možnost omezení:
| Volba |
Popis |
|---|
| Volné |
Umožňuje volný do pohyb součásti v drážce. |
| Střed v drážce |
Vystředí součást v drážce. |
| Vzdálenost podél drážky |
Umístí osu součásti do určené vzdálenosti od konce drážky. |
| Procento podél drážky |
Umístí osu součásti do vzdálenosti určené procentem délky drážky. |
- Chcete-li změnit koncový bod, od kterého se drážka měří, vyberte možnost Obrátit kótu.
- U vazeb „drážka do drážky“ je možné vybrat pouze možnosti Volné nebo Střed v drážce.
- Chcete-li vybrat výchozí omezení drážky, klikněte na a v nabídce Drážky s volným omezením vyberte možnost pro Výchozí omezení.
- Volitelné: Kliknutím na možnost Uzamknout rotaci můžete zabránit součástem v otáčení.
Uzamčené vazby drážky mají ve stromu správce FeatureManager ikonu
.
- Klepněte na
.
