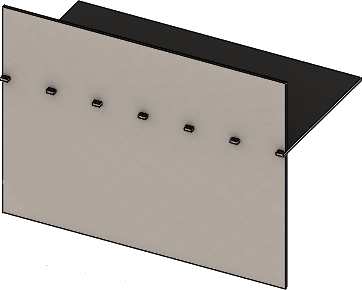

Vytvoření prvku Jazýček a drážka

Prvek Jazýček a drážka vytvoříte takto:

  1. V dílu klikněte na Jazýček a drážka (panel nástrojů Plechové díly) nebo na nabídky Vložit > Plechové díly > Jazýček a drážka.
  2. Určete potřebné možnosti ve správci PropertyManager.

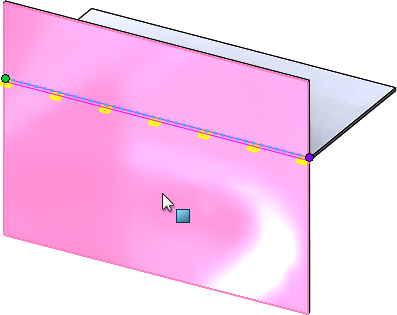

  3. V grafické ploše vyberte hranu pro jazýčky a odpovídající plochu pro drážky.
    Hrany musí být lineární, plochy mohou být rovinné nebo válcové, hrany a plochy se ale nesmí dotýkat. Pokud jsou plochy válcové, může existovat pouze jedno tělo. Více těl není podporováno.

  4. Klikněte na .
