Zobrazování duálních kót ve značkách geometrické tolerance

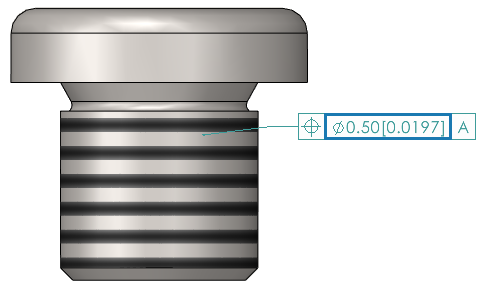

Když vytvoříte značky geometrické tolerance, můžete zobrazit duální kóty.

Duální kóty zobrazují dvě sady hodnot, například palce a milimetry, v rámci jedné kóty.

Zobrazení duálních kót ve značkách geometrické tolerance:

  1. Klikněte v dílu nebo výkresu na ikonu Geometrická tolerance (panel nástrojů MBD Dimension).
  2. Klepnutím v grafické ploše umístěte symbol.
  3. V dialogovém okně Tolerance vyberte jednu možnost Rozsah.
  4. V dialogovém okně Tolerance vyberte Zobrazit duální kóty.
  5. Ve správci PropertyManager Geometrická tolerance klikněte na .
