Opětovné připojení nadbytečných kót

Opětovné připojení odpojených kót provedete takto:

  1. Klikněte pravým tlačítkem myši na odpojenou kótu a vyberte možnost Znovu připojit.

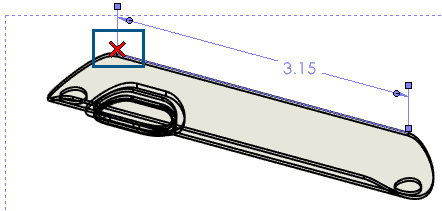

    Software SOLIDWORKS® zvýrazní odpojený bod křížkem na další vynášecí čáře.

  2. Výběrem bodu na modelu znovu připojte odpojený bod k modelu.
    Odpojený bod bude znovu připojen k novému výběru.
    • Stavový řádek ve spodní části okna SOLIDWORKS vás informuje, kde na modelu můžete provést výběr.
    • Zpráva vás informuje, když provedete neplatný výběr.
    • Pokud nechcete vybrat bod na modelu, stisknutím klávesy Enter přesuňte křížek k dalšímu bodu.
    • Možnost Opětovné připojení nepodporuje následující rozměry:
      • Importovaný
      • DimXpert
      • řetěz
      • Symetrické lineární průměry
      • Délky dráhy
  3. Opakujte krok 2, dokud nebudou na vynášecí čáře zvýrazněny křížkem žádné nadbytečné body.
