Sdílení souborů v aplikaci 3DDrive

Uživatelé 3DEXPERIENCE mohou sdílet své soubory SOLIDWORKS v aplikaci 3DDrive přímo z aplikace SOLIDWORKS. Příjemci si mohou zobrazit náhled a přidat ke sdíleným souborům poznámky se zpětnou vazbou.

Aby příkaz Sdílet soubor fungoval, musí správce povolit nastavení externího sdílení v centru řízení jednotek. Pokud je toto nastavení zakázáno, po kliknutí na příkaz Sdílet soubor se zobrazí zpráva s výzvou, abyste kontaktovali správce, který povolí nastavení externího sdílení. Další informace naleznete na kartách centra řízení jednotek.

V aplikaci SOLIDWORKS otevřete soubor dílu, sestavy nebo výkresu, který chcete sdílet.

Sdílení souborů v aplikaci 3DDrive:

  1. Klikněte na možnost Sdílet (panel nástrojů Životní cyklus a spolupráce) nebo Soubor > Sdílení souborů.
  2. V dialogovém okně klikněte na Vlastnosti souboru.
  3. Určete možnosti sdílení v aplikaci 3DDrive.
    1. U položky Název souboru zadejte název, jestliže ho chcete změnit na jiný než výchozí.
    2. V části Typ souboru klikněte na položku a vyberte, jako jaký typ souboru se má model sdílet. Kliknutím na možnost můžete otevřít kartu Možnosti systému > Export a zadat možnosti exportu.
      Výchozí nastavení je 3DXML pro díly a 2D PDF pro výkresy. U sestav je výchozím nastavením Sestava SOLIDWORKS (*.sldasm, *.zip). Po kliknutí na tlačítko Pokračovat se otevře dialogové okno Pack and Go se seznamem odkazovaných souborů uložených v souboru zip, který můžete uložit do počítače nebo nahrát do 3DDrive.
      Formát 3DXML umožňuje prohlížet, měřit a popisovat 3D modely, aniž by byl umožněn přístup k původnímu návrhu, který chrání IP adresu společnosti. Pomocí formátu 3DXML zajistíte konzistentní a kontrolovaný zážitek ze sledování a zároveň umožníte vzájemnou zpětnou vazbu.
    3. Ve složce 3Ddrive je výchozí nastaven My Files\Share with external. Chcete-li určit jinou složku, klikněte na možnost Vybrat složku v 3DDrive a v dialogovém okně vyberte složku v části Moje soubory nebo Sdíleno se mnou.
    4. Klikněte na tlačítko Nahrát.
    Ukazatel průběhu zobrazuje průběh nahrávání do složky 3DDrive.

    Pokud v této složce existuje soubor se stejným názvem, zobrazí se dialogové okno s výzvou k aktualizaci stávajícího souboru nebo k nahrání tohoto souboru jako nového souboru s vyšším číslem. Například filename1, filename2 apod.

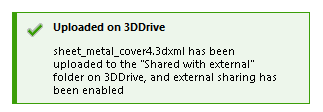

    Úspěšné nahrání souboru do aplikace 3DDrive je potvrzeno oznámením. Objeví se dialogové okno Sdílet s externími uživateli.

  4. V dialogovém okně vyberte jednu z následujících možností:
    • Klepnutím na Zavřít dialogové okno zavřete. Soubor se úspěšně nahraje do aplikace 3DDrive, ale ještě se nesdílí.
    • Chcete-li pokračovat ve sdílení souboru, povolte možnost Aktivovat odkaz pro externí sdílení.

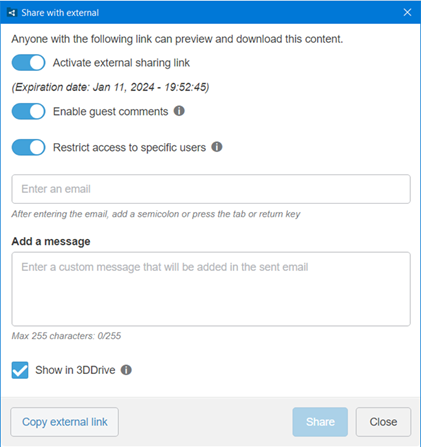

  5. Když aktivujete externí sdílení, zadejte v dialogovém okně tyto možnosti:
    • Kopírovat externí odkaz. Zkopíruje odkaz do schránky, abyste jej mohli sdílet s ostatními.
    • Povolit komentáře hostů. Umožňuje ostatním přidávat poznámky nebo komentáře k návrhu v aplikaci 3DDrive.
    • Omezit přístup na určité uživatele. Omezí přístup pouze na ty, které určíte pomocí e-mailu v poli Zadejte e-mail níže.
    • Přidat zprávu. Umožňuje přidat zprávu, která je součástí e-mailového upozornění odeslaného na všechny uvedené e-maily.
    • Zobrazit v aplikaci 3DDrive. Otevře aplikaci 3DDrive v podokně úloh.
  6. Klikněte na tlačítko Sdílet.
    Aplikace 3DDrive se otevře v Podokně úloh. Oznámení potvrdí, že je soubor nahrán do aplikace 3DDrive.
