Potlačení prvků v dialogovém okně Rovnice

Můžete definovat rovnice, které podmíněné potlačují prvky. Prvky také můžete potlačit přímo v dialogovém okně Rovnice.

Pokud vytvoříte rovnici, která řídí stav potlačení podřízeného prvku, nemůžete potlačit nebo uvolnit nadřazený prvek. Chcete-li ovládat stav potlačení nadřízeného prvku, vytvořte samostatnou rovnici pro nadřízený prvek nebo použijte alternativní metody, jako je Konfigurovat prvek nebo konfigurační tabulky.

Postup potlačení prvků v dialogovém okně Rovnice:

  1. Proveďte jednu z následujících operací:
    • Klikněte na možnost Rovnice (panel nástrojů Nástroje).
    • Klepněte na Nástroje > Rovnice.
    • Pravým tlačítkem klikněte na složku Rovnice ve stromu FeatureManager a vyberte možnost Spravovat rovnice.
  2. Vyberte možnost Zobrazit rovnice .
  3. Potlačení prvku:
    1. V dialogovém okně Rovnice klepněte v části Prvky na prázdnou buňku.
    2. Ve stromu FeatureManager klepněte na prvek, který chcete potlačit.

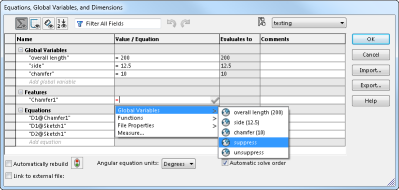

      Název prvku se zobrazí v části Prvky. Aplikace SOLIDWORKS vyplní do další buňky znak = (rovnítko) a zobrazí seznam s možnostmi Globální proměnné, Funkce, Vlastnosti souboru a Měření.
    3. Rozbalte položku Globální proměnné, vyberte možnost potlačit a klikněte na možnost .

      Do sloupce Výsledek: je přidána hodnota Potlačený.

      Podmínečné potlačení prvků můžete také definovat pomocí syntaxe funkce if jazyka Visual Basic.
  4. Klepněte na tlačítko OK.
