Oříznutí komplexních rohů

Když přiřadíte profil jako ořezový nástroj, pak se profil v grafické ploše roztáhne. Tento příklad ukazuje, jak přiřadit profil jako ořezový nástroj a další profil jako rovinné tělo k oříznutí.

1. Otevřete model, který obsahuje tři nebo více protínajících se profilů.
2. Ve stromu FeatureManager klikněte pravým tlačítkem na položku Řízení rohů a vyberte možnost Upravit prvek .

   Zobrazí se záložka Komplexní PropertyManageru Řízení rohů. V části Zpracování rohu se pod položkou Oříznutí těla zobrazí seznam všech protínajících se profilů.

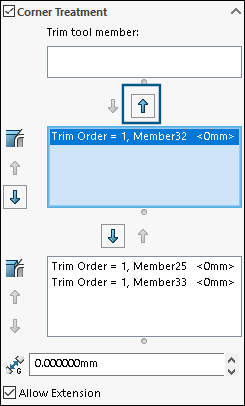

3. Vyberte profil v části Oříznutí těla a kliknutím na jej přesuňte do pole Prvek ořezového nástroje.


4. Vyberte jiný profil v části Oříznout těla a kliknutím na jej přesuňte do pole Rovinné oříznutí.
5. Pod položkou Možnosti rovinného oříznutí vyberte Rovinné oříznutí prvního kontaktu nebo Rovinné oříznutí všech kontaktů .

   Můžete také vybrat možnost Automaticky nebo Definováno uživatelem a upravit tak Ořezový nástroj a Mezeru .

6. Přibližte si průsečík rohů v grafické ploše a podívejte se na výsledek oříznutí.
7. Klikněte na .
