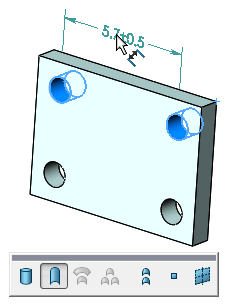

Práce s nástrojem Kóta umístění DimXpert Použití nástroje Kóta umístění DimXpert: Klepněte na ikonu Kóta umístění (panel nástrojů Kóty MBD) nebo na nabídku Nástroje > MBD Dimension > Kóta umístění. Vyberte plochu výchozího prvku. Výběr hran je podporován pouze při vytvoření kóty mezi dvěma rovinami. Výběr prvků se zobrazí v grafické ploše s vybranou dírou. Ve výběru prvků můžete vybrat jiný typ prvku. Klepněte na plochu prvku tolerance. Výběr prvků zůstane zobrazen s vybraným výchozím typem prvku pro prvek tolerance. Ve výběru prvků můžete vybrat jiný typ prvku. Kóta umístění je připravena a lze ji umístit. Klepnutím kótu umístěte. Zobrazí se správce PropertyManager DimXpert. Vybrané prvky díry jsou uvedeny v seznamu jako Původní prvek a Prvek tolerance v části Referenční prvky. Klepnutím na Prohodit prvky můžete prvky prohodit. Obecně lze připojit kóty k libovolné hraně prvku nebo k libovolné instanci pole. Vyberte kótu a pomocí ovladačů přetažení můžete upravit její polohu. Nastavte zbývající možnosti PropertyManager a klepněte na . Správce DimXpertManager se zaktualizuje a zahrne daný prvek a typ kóty. Nadřazené témaNástroj Kóta umístění DimXpert Použití výběru hran k umístění kóty umístění mezi roviny Vytváření kót tloušťky u zakřivených povrchů
