Styl popisu narovnání

Nástroje pro popis

Nástroj Popis
Přetažení. Umožňuje v narovnané skici přetáhnout bod skici nebo čáru. Pomocí příkazu Vybrat doplněk vyberte doplňkové úseky na druhé straně úseku skici.
Vodorovně. Vodorovně omezí vybraný úsek a umožní vám přepínat mezi vodorovnými polohami segmentu.
Svisle. Omezí vybraný úsek ve svislém směru a umožní vám přepínat mezi svislými polohami segmentu.
Odstranit vazby. Odstraní vodorovné nebo svislé omezení úseku, abyste mohli umístit úsek pod určitým úhlem. Poté, co odstraníte vazby, klepnutím na Přetáhnout změňte umístění úseku.
Větvení. Umožňuje manipulovat a umístit větvené úseky. Nastavením Úhel pozice definujete pozici větve vzhledem k základnímu úseku. Nastavením Úhel odstupu definujete odstup mezi úseky větvení.

Příklad: Vodorovný

Návod na omezení úseku vodorovně:

  1. Klepněte na Vodorovně PM_EditFlatRte_Horizontal.gif.
  2. Vyberte úsek skici.
  3. Klepněte na volnou oblast v grafické ploše.

    Úsek je omezený, aby byl vodorovný.

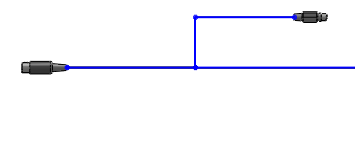

Příklad: Svislý

Návod na připínání mezi svislými polohami segmentu:

  1. Klepněte na Svisle PM_EditFlatRte_Vertical.gif.
  2. Vyberte úsek skici.
    Ukazatel změní tvar na pointer_toggle_segment.gif.
  3. Klepněte pravým tlačítkem myši.

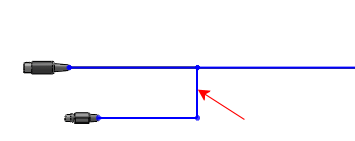

    Poloha úseku se změní na jinou svislou polohu.


Příklad: Odstranit vazby

Návod na odstranění vazeb:

  1. Klepněte na Odstranit vazby PM_EditFlatRte_DeleteRelations.gif.
  2. Vyberte úsek skici.
  3. Klepněte na Přetáhnout PM_EditFlatRte_Drag.gif.
  4. Přetažením umístěte úsek pod požadovaným úhlem.
