Roura, trubka, elektroinstalační trubka a uživatelem definované díly

Tyto díly jsou k dispozici v Knihovně trasování.

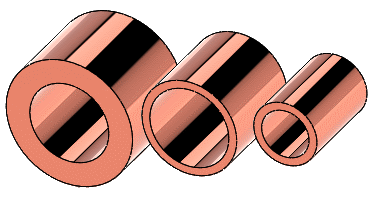

Každý díl trubky a trubice může mít konfigurace o různých rozměrech a vlastnostech. Například potrubí s určitým průměrem může mít více konfigurací s různou délkou a tloušťkou. Bod spojení (BodStyku) může specifikovat potrubí příslušného průměru, ale aplikace Routing umožňuje zvolit jinou konfiguraci.

Mezi elektrické díly trasy patří vodiče, standardní kabely a ploché kabely. Tyto díly mohou mít celou řadu parametrů, například vnější průměr, velikost jádra, barvu či minimální poloměr ohybu. Jsou k dispozici v Knihovně kabelů/vodičů.

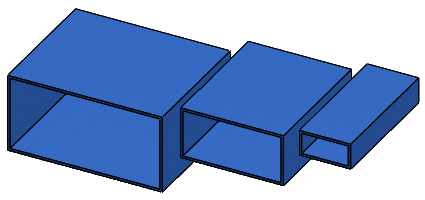

Uživatelem definované díly mohou mít množství konfigurací s různými rozměry a vlastnostmi. Například uživatelem definovaná trasa s obdélníkovým průřezem může mít více konfigurací s různou šířkou, výškou, tloušťkou a délkou. Bod spojení (BodStyku) může specifikovat úsek potrubí příslušných rozměrů, ale aplikace Routing umožňuje zvolit jiné konfigurace.

Po vytvoření trasy budou všechny díly trubek, trubic, elektrických a uživatelem definovaných tras uvedeny ve složce Díly trasy ve stromu správce FeatureManager sestavy.
