Používání softwaru 3DEXPERIENCE Exchange

Doplněk 3DEXPERIENCE Exchange umožňuje uživatelům softwaru SOLIDWORKS bezpečně pracovat s obsahem balíčku ze zdroje 3DEXPERIENCE, jako je například aplikace Design with SOLIDWORKS.

Nejprve musíte přijmout balíček obsahu .SLDPKG ze zdroje 3DEXPERIENCE. Odesílatel vás upozorní a odešle balíček, který místně uložíte do umístění, které je určeno jako váš pracovní prostor. Další informace o vytváření balíčku naleznete v části Exportování dat SOLIDWORKS z platformy 3DEXPERIENCE Platform. Balíček mohou obsahovat pouze soubory SOLIDWORKS.

Použití aplikace 3DEXPERIENCE Exchange:

  1. Chcete-li povolit doplňkový modul, klikněte na Nástroje > Doplňkové moduly, a pod položkou Jiné doplňkové moduly vyberte možnost 3DEXPERIENCE Exchange a klikněte na OK.
    Pokud doplňkový modul nevidíte, bude nutné jej nainstalovat. Stáhněte si instalační soubory z webové stránky SOLIDWORKS.
  2. V podokně úloh otevřete záložku 3DEXPERIENCE Exchange a klikněte na Importovat balíček.
  3. V dialogovém okně zadejte Složku pracovního prostoru, do které jste balíček uložili, poté Soubor balíčku a Název balíčku a klikněte na možnost Importovat.

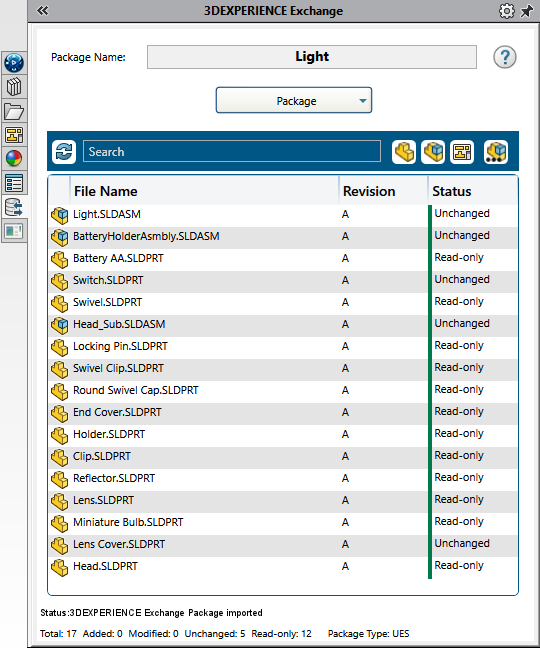

    Software extrahuje obsah balíčku do pracovního prostoru a balíček se aktivuje. Seznam souborů v balíčku se zobrazí v aplikaci 3DEXPERIENCE Exchange. Sloupec Stav informuje, které soubory můžete upravit (Beze změny) a ty, které můžete pouze zobrazit (Jen pro čtení). Barvy stavů představují různé stavy (zelená = Beze změny, oranžová = Upraveno, modrá = Odkaz byl přidán).

  4. Chcete-li upravit soubory balíčku, klikněte pravým tlačítkem myši na soubor a vyberte možnost ze seznamu.
    Možnost Popis
    Otevřít Otevře soubor v softwaru SOLIDWORKS, abyste jej mohli upravit.
    Otevřít nadřazenou složku Otevře soubor v té složce Průzkumníku souborů, která soubor obsahuje.
    Zkontrolovat reference Otevře dialogové okno Zkontrolovat reference, které najde odkazy na soubor a označí cestu. To zajišťuje, aby byly v balíčku všechny odkazované soubory.
    Odstranit Odebere soubory, které jste přidali do balíčku, a odstraní je z pracovního prostoru. Kombinací kláves Shift + můžete vybrat několik souborů k odebrání. Nelze odebrat soubory, které pocházejí ze zdroje 3DEXPERIENCE nebo přidané soubory, pokud na ně odkazují zdrojové soubory 3DEXPERIENCE.
    Můžete provádět filtrování podle dílů, sestav a sestav nejvyšší úrovně.
  5. Chcete-li zpracovat aktivní balíček, klikněte na příkazy Balíček a vyberte možnost ze seznamu.

    Možnost Popis
    Zavřít Zavře aktivní balíček. Chcete-li upravit jiný balíček ve svém pracovním prostoru, klikněte na možnost Upravit balíček a vyberte balíček ze seznamu.
    Přejmenovat Zvýrazní pole Název balíčku, abyste mohli přejmenovat balíček. Kliknutím na Přejmenovat změny uložíte.
    Exportovat Otevře dialogové okno Exportovat balíček. To slouží k zabalení souborů do souboru .SLDPKG a jejich odeslání vlastníkovi zdroje 3DEXPERIENCE.
    Odstranit Odstraní celý balíček z vaší Složky pracovního prostoru.
